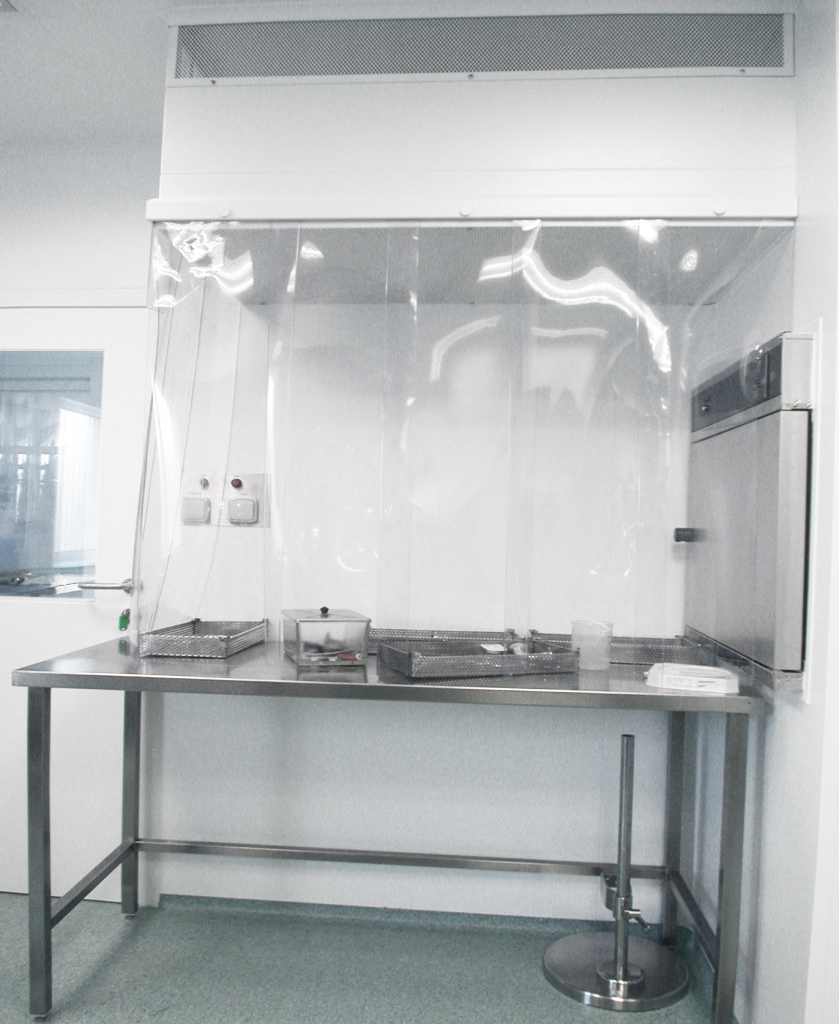

Циркуляционная установка для подвешивания под подвесным потолком или на передвижной бокс 04/D
Циркуляционная установка предназначена для обеспечения подачи фильтрованного воздуха к рабочему месту для защиты продукта от окружающего заражения.
Конструкционное решение установки вместе с подходящей регуляцией обеспечивает на выходе под установкой равномерное течение воздуха с требуемой скоростью в диапазоне 0,3 - 0,45 м·с-1 (при плотности воздуха ς=1,2 кг.м3).

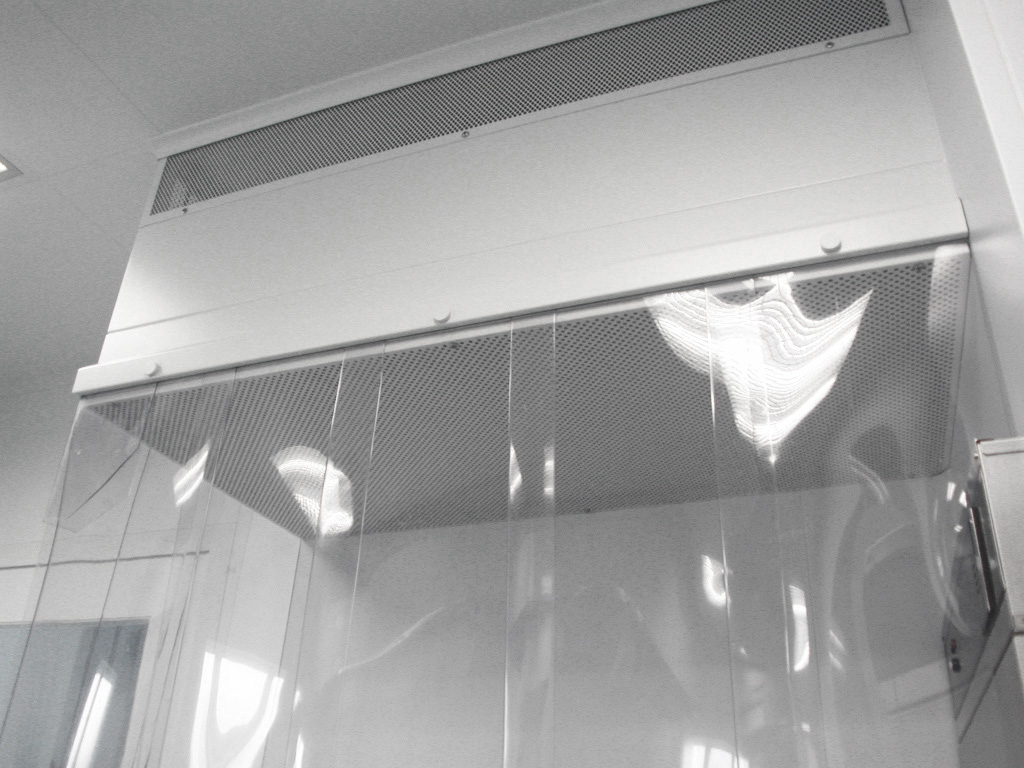

Защитное действие увеличено за счёт укрепления упругих или жёстких перегородок по периметру установки.
При установке циркуляционной установки в помещения без регламентированного класса чистоты или в среду с повышенным образованием пыли на стороне всасывания установки устанавливается фильтр предварительной очистки.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип |
|---|
| цирк. установка для подвески на подвесной потолок или для передвижного бокса |
| A, B и т.д.- номер изменения изделия Изменение C - от 03/2016 (гелевые фильтры, сенсорный дисплей) |

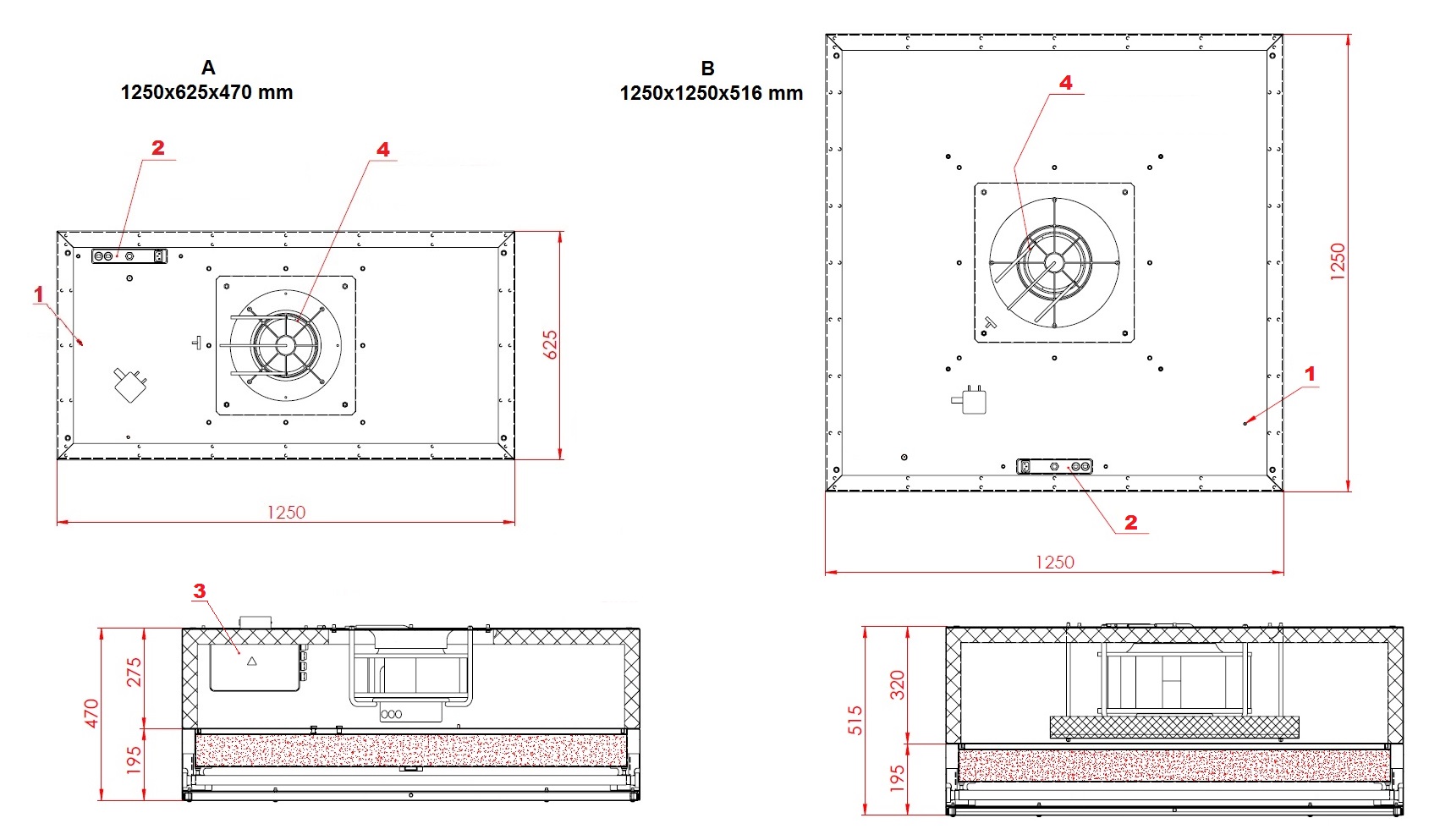

| Размер ЦУ |
|---|
| Основные размеры ЦУ 1250×1250 мм |
| Основные размеры ЦУ 1250×625 мм |
| Класс фильтрации фильтров HEPA |
|---|
| класс фильтрации H13 |
| класс фильтрации H14 |
| класс фильтрации U15 |
| Способ всасывания |
|---|
| верхнее всасывание |
| нижнее всасывание из помещения (с боковой частью)ния без фильтра предварительной очистки |
| всасывание с помощью ВЗТ надстройки с боковым патрубком прямоугольного сечения |
| всасывание с помощью ВЗТ надстройки с верхним патрубком круглого сечения |
| всасывание с помощью ВЗТ надстройки с верхним патрубком квадратного сечения |
| Фильтр предварительной очистки |
|---|
| без фильтра предварительной очистки |
| с фильтром предварительной очистки |
| Охлаждение |
|---|
| без охлаждения |
| с охлаждением |
| Вариант выхода |
|---|
| перфорированный металлический лист |
| ламинаризатор |
| Освещение |
|---|
| без освещения |
| с освещением люминесцентными лампами |
| с освещением светодиодными трубками |
| Освещение - только для варианта на выходе с ламинаризатором |
| Способ управления и регулирования |
|---|

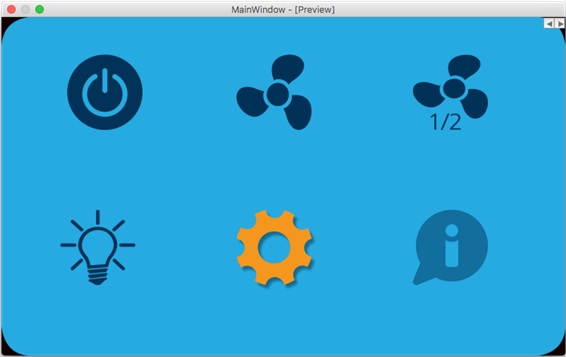

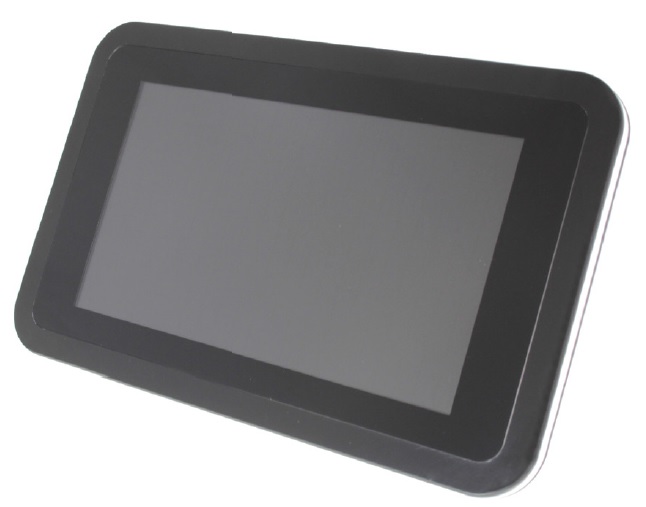

| сенсорный экран, регулирование осуществляется автоматически плавно с обратной связью (позволяет управлять с центральной панели управления) |
| панель управления с выключателями, регулирование осуществляется вручную плавно без обратной связи |

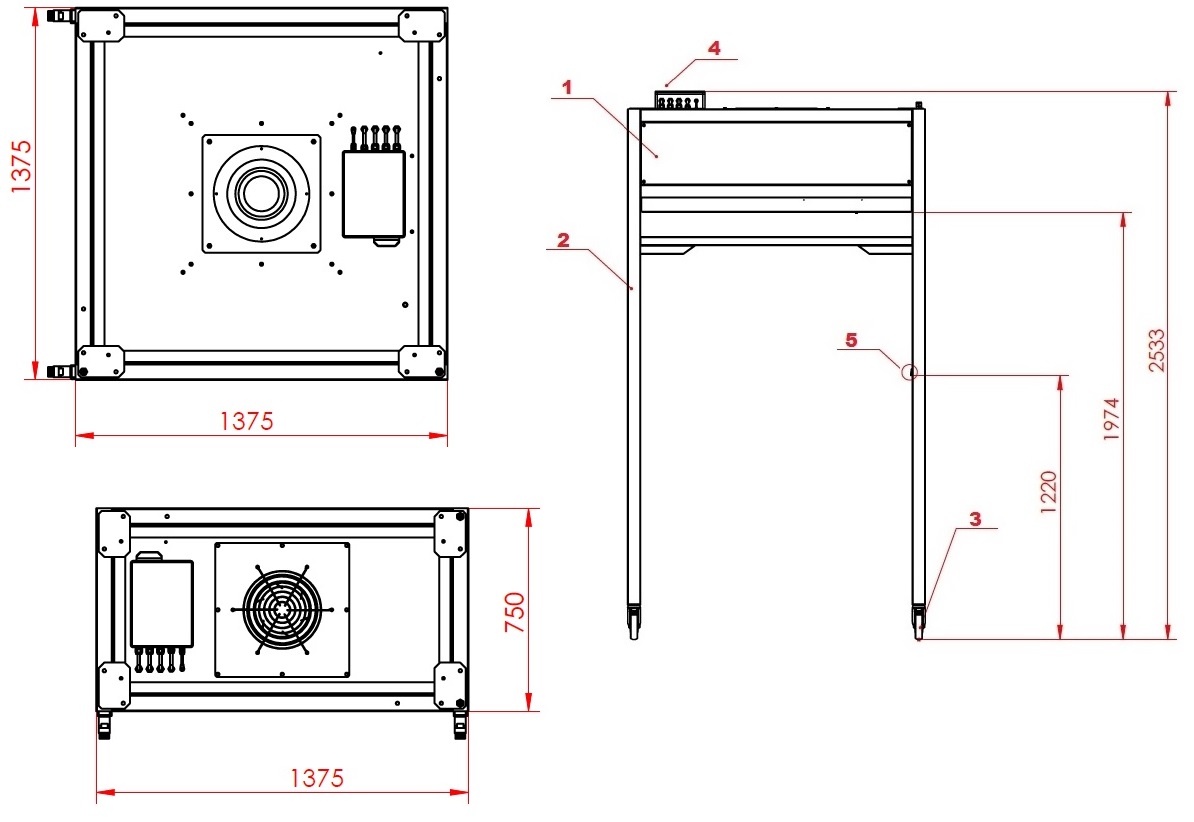

| один выключатель, регулирование осуществляется вручную плавно без обратной связи - только для передвижных ламинарных боксов |
| Материал и отделка поверхности |
|---|
| листовая сталь кл. 11 оттенок RAL 9002, 5%-ое увеличение |
| листовая сталь кл. 11 оттенок RAL 9016 |

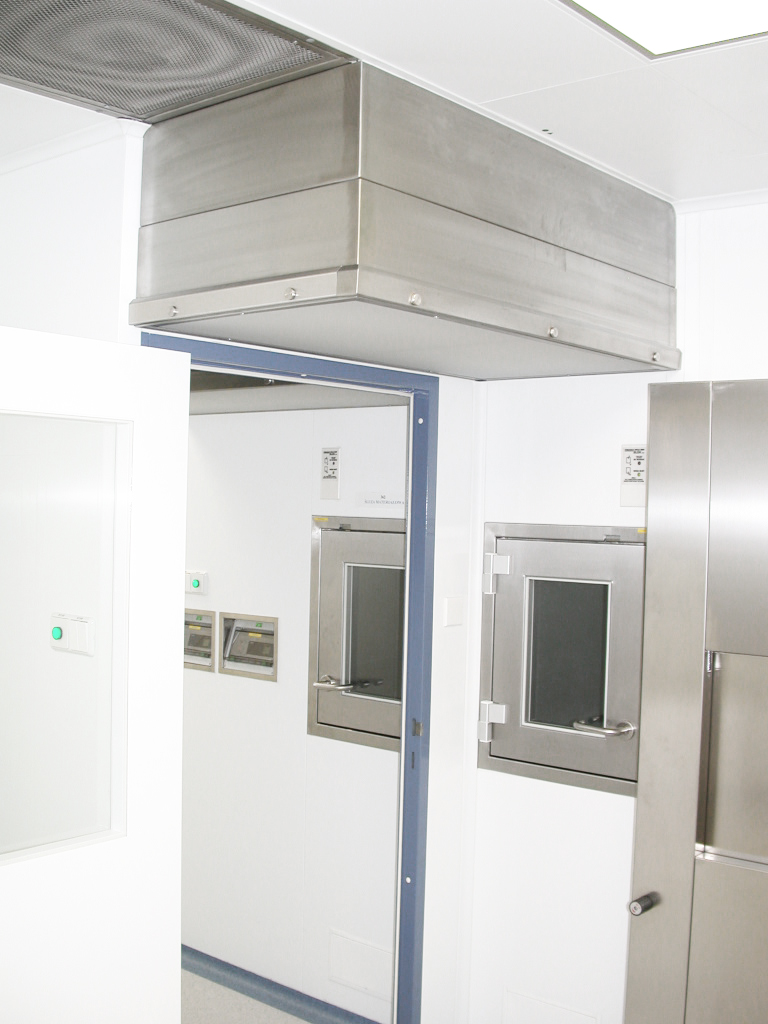

| нержавеющая сталь марки AISI 304, шероховатость SB |

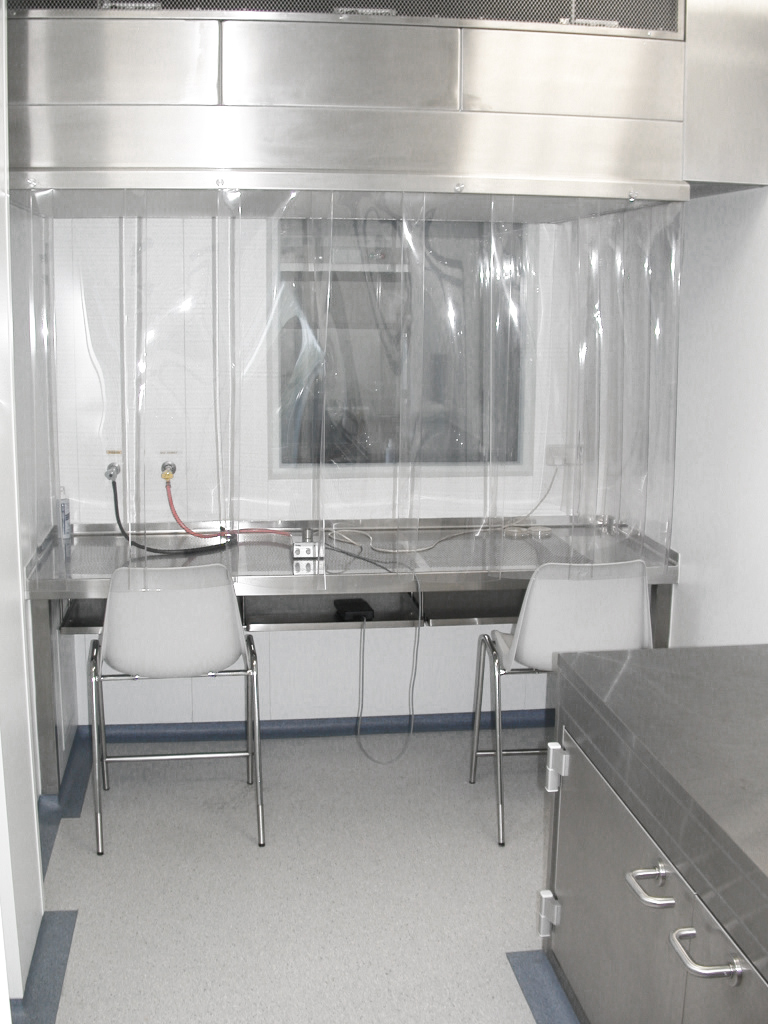

| Ширмы |
|---|
| без ширм |
| ширмы гибкие ламельные |
| ширмы жёсткие |
| ширмы гибкие ламельные антистатические |
| ширмы жёсткие антистатические |
| Длина экранов |
|---|
| длина ширм в мм (мин. длина ширм 250 мм) |
| 000 - если нет ширм |
| Высота закрытия (к подвесному потолку) тянутым металлом |
|---|
| без закрытия |
| высота закрытия (между верхним краем ЦУ и подвесным потолком) должна быть как минимум 200 мм |
| Местоположение держателей ширм и закрытия |
|---|
| ширмы с боковой, передней, боковой стороны |
| ширмы по всему периметру блока |
| ширмы с передней, боковой, задней стороны |
| ширмы с передней и левой стороны (передняя сторона более длинная), также как с задней и правой стороны |
| ширмы с передней и правой стороны (передняя сторона более длинная), также как с задней и левой стороны |
| ширмы с передней (более длинной) стороны |
| ширмы и закрытие не указаны |
| Атипичное исполнение |
|---|
| Типовое исполнение |
| Атипичное исполнение |
| Типовое исполнение 0 - четкий выбор из предлагаемых вариантов Атипичное исполнение Q - Атипичное исполнение, которое невозможно четко определить при помощи кода |
