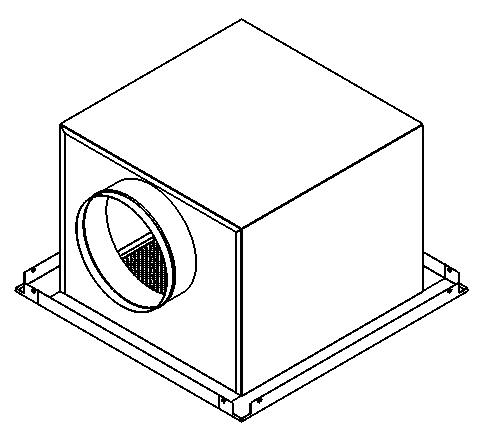

Odtahový vzduchotechnický nástavec pro mřížky OSK, OSR 05/A
Vzduchotechnické nástavce jsou určeny jako koncový člen odvodu vzduchu z operačních sálů. Slouží k osazení VZT mřížkou OSK (bez regulace), nebo mřížkou s regulací OSR, které jsou osazeny filtrem pro zachytávání buničiny. Jmenovitý rozměr mřížky je 500×500 mm. Doporučený průtok, při rychlosti vzduchu přes mřížku 1,5 m/s, je 410 m3/h.
TECHNICKÁ DATA
| Typ výrobku |
|---|
| Odtahový vzduchotechnický nástavec pro mřížky OSK, OSR |
| Typ mřížky |
|---|
| odsávací mřížka OSK - bez regulace (jm. rozměr 500×500 mm) |
| odsávací mřížka OSR - s regulací (jm. rozměr 500×500 mm) |
| Rozměr hrdla |
|---|
| boční kruhové hrdlo průměru 200 mm |
| boční kruhové hrdlo průměru 250 mm |
| boční kruhové hrdlo průměru 315 mm |
| Povrch dílů nástavce (vnitřní a pohledové plochy) |
|---|
| práškový vypalovací lak Komaxit v odstínu RAL 1015 |
| práškový vypalovací lak Komaxit v odstínu RAL 6027 |
| práškový vypalovací lak Komaxit v odstínu RAL 9002 |
| práškový vypalovací lak Komaxit v odstínu RAL 9016 |
| nerez AISI 304, povrch kartáčovaný FIN8 |
