Lehký kovový podhled Forclean 105.01/F

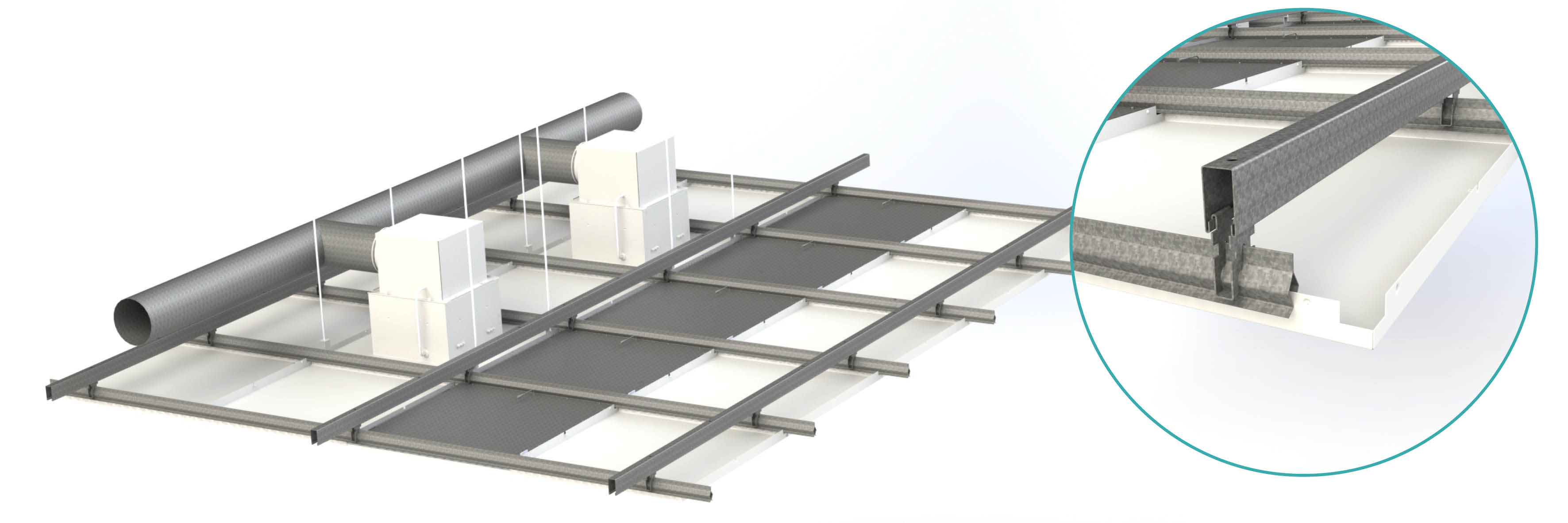

Lehký kovový podhled je snížená stropní konstrukce se skrytým systémem zavěšení. Skládá se z kazet a nosného rastru. Kovové kazety jsou uchycené v samosvorném narážecím profilu pomocí zacvaknutí a z pohledové strany jsou povrchově upraveny. Toto uchycení umožňuje demontáž libovolné kazety z rastru podhledu a přístup do prostoru mezistropu.
KONSTRUKCE PODHLEDU UMOŽŇUJE PŘÍMÉ ZABUDOVÁNÍ
- svítidel
- vzduchotechnických nástavců
- filtračních nástavců PUROFIL
- servisních i prosklených kazet.
TYPY STROPNÍCH KAZET
- Plná kazeta - skládá se z kovového pohledového pláště a případné výplně
- Kazety klasické - bez výplně
- Kazety s vlepenou minerální vatou
- Servisní kazeta - umožňuje rychlý přístup při servisu do prostoru nad podhledem. Skládá se z narážecí kazety s otvorem a spodní plné kazety. Standardní rozměr servisní kazety 625x625mm.
- Prosklená kazeta - umožňuje osvětlení místnosti denním světlem nebo svítidlem umístěným nad podhledem. Skládá se z narážecí kazety s otvorem a spodní kazety s prizmatickým sklem. Standardní rozměr prosklené kazety 625x625mm.
- Odskoková kazeta / odskoková kazeta rohová - používá se na změnu výšky podhledu.

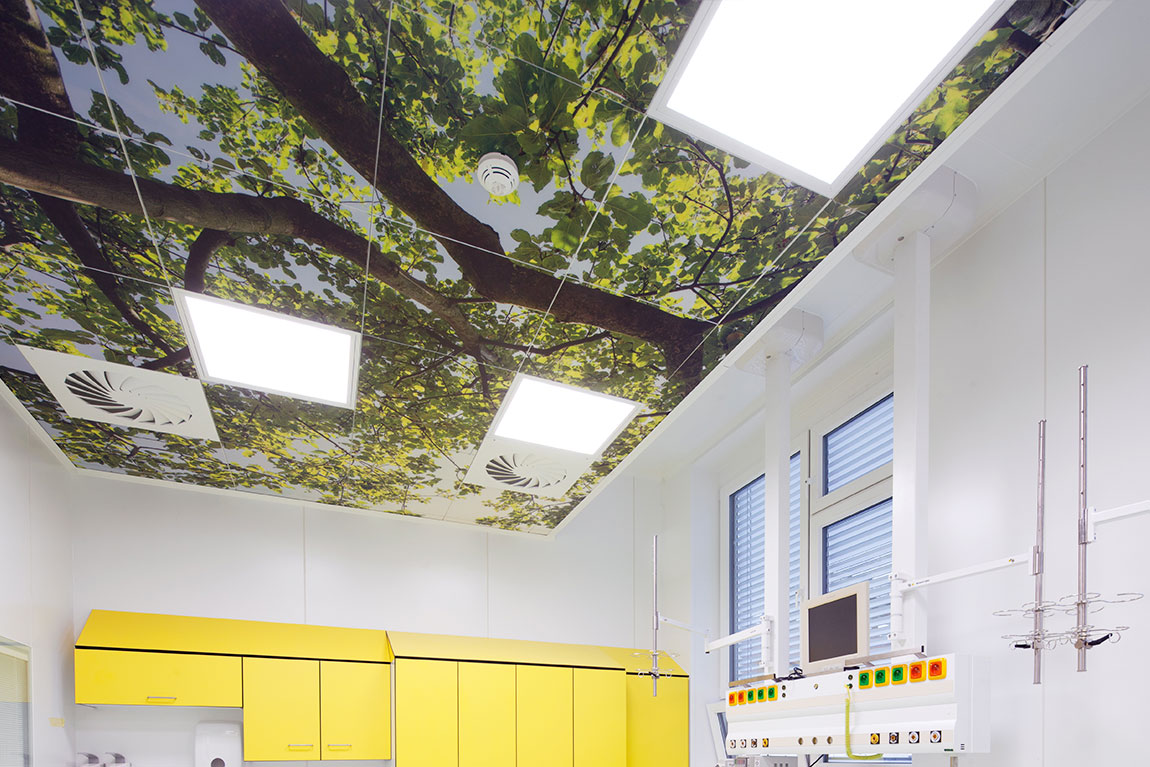

- Grafická kazeta plná - plné kazety je možno opatřit grafickým motivem dle příní zákazníka.
TECHNICKÁ DATA
| Typ výrobku |
|---|
| Systém od 2016 |
| 105.01A – starý systém (do 06/2005) 105.01B – nový systém – zvýšená kazeta, kompatibilní se svítidly a Purofily (od 06/2005) 105.01C – nové značení, nový systém rastru – od 04/2007 105.01D - systém od 2010, do 2013 RAL 9010 odpovídá RAL 9016 105.01E - systém od 08/2015 105.01F - systém od 06/2016 |
| MS položka stropního systému |
|---|
| Kazeta narážecí 625x625mm (bez výplně) |
| Kazeta narážecí 312,5x625mm (poloviční) |
| Nosný profil |
| Spojka nosného profilu |
| Narážecí profil |
| Spojka narážecího profilu |
| Nosič narážecího profilu 125 mm (typ S) |
| Nosič narážecího profilu 175 mm (typ L) standard |
| Závitová tyč M6x1000 |
| Závitová tyč M6x2000 |
| Spojka závitové tyče |
| Horní obvodová lišta |
| Kazeta V 625x1250 (s minerální vatou) |
| Kazeta V 625x625 (s minerální vatou) |
| Kazeta narážecí 625x1250 (bez výplně) |
| Kotvící L-profil |
| Zemnící drát 300 mm |
| Zemnící drát 300 mm |
| Zemnící drát 800 mm |
| V tété kategorii se volí určitá položka ze stropního systému V případě podhledu bez fabionu, se musí vykazovat spodní obvodová lišta MS-20(L 25x25) samostatně. |
| Materiál, povrchová úprava |
|---|
| Pozinkovaný plech v odstínu RAL 9002 |
| Pozinkovaný plech v odstínu RAL 9016 |
| Nerezový plech AISI 304 |
| Komaxit v odstínu RAL |
| Bez povrchové úpravy - pro nosné prvky rastru |
| Kotvení do stropu |
|---|
| Hilti svorka nosníku (ocelové válcované nosníky I, U, L) |
| L-profil (ocelová konstrukce z uzavřených profilů atd.) |
| Spojka závitových tyčí (betonová stropní konstrukce) |
| V této kategorii se volí systém kotvení stropních závěsů do stavební konstrukce. |
| Atypické provedení |
|---|
| Typové provedení |
| Atypické provedení |
| Typové provedení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu |
