Základní příčkové panely 102.01/C
Základní příčkové panely jsou jedním z hlavních komponentů pro vybudování čistých prostor a pracovišť s maximální bezpečností, sterilitou, hygienou, snadnou údržbou a sanitací.
Svým provedením jsou vhodné především pro prostory ve farmaceutickém, elektrotechnickém, strojírenském, potravinářském, chemickém, aj. průmyslu a prostory ve zdravotnických zařízeních.
U vestaveb vytvořených příčkovými panely je díky těsnému spojení mezi panely, podlahou a stropem zaručeno udržení přetlaku nebo podtlaku v místnosti. Tím jsou splněny základní kritéria čistých prostor, pro které byly tyto panely speciálně navrženy a ověřeny.

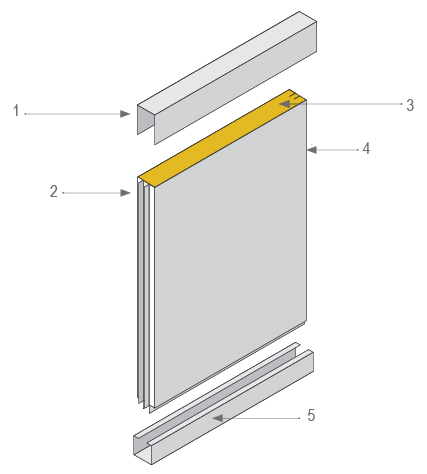

POPIS VÝROBKU
|
1 - Profil "U"; 2 - Výplň; 3 - Výplň; 4 - Plášť; 5 - Profil "BASIC" |
UPEVNĚNÍ PANELŮ DO PODLAHY
| A) „BASIC“ profil | B) "U" profil s Al fabionem | C) "U" profil |
 |
|
|
|
1 - Tmel |
1 - Tmel |
VÝHODY
- rychlá montáž a demontáž umožňující pružnou změnu dispozičního řešení prostoru
- snadná údržba
- barevná stálost
- korozní ochrana
- tepelná i zvuková izolace
TECHNICKÁ DATA
| Tloušťka panelu |
|---|
| 100 mm |
| 120 mm |
| 32 mm |
| 52 mm |
| 60 mm |
| 80 mm |
| Šířka panelu S |
|---|
| 1190 mm |
| 560 mm |
| S - šířka v mm dle rozměrové řady 560 mm, 1190 mm. Jako atyp je možno zadat požadovaný rozměr min. rozměr 300 mm max. rozměr 1190 mm panelu. |
| Výška panelu H |
|---|
| 2550 mm |
| 2750 mm |
| 3050 mm |
| Výška dle standardní rozměrové řady 2550, 2750, 3050 mm. Preferované rozměry 2550, 2750, 3050 mm. |
| Počet průchodek |
|---|
| průchodka není |
| 2 ks ( 1 ks 85 mm zleva - 1ks 85 mm zprava) |
| průchodky zleva, průchodky zprava |
| Nutno dodržet orientaci panelu podle bočního zakončení S5 Příklad značení při více průchodkách: 3;2 – Celkem 5 ks, 3 z levé strany + 2 z pravé strany. |
| Výplň |
|---|
| Minerální vlna |
| PSE - pěnový polystyrén |
| atyp |
| Odstín a materiál pláště – standardně z pohledové strany |
|---|
| Pozinkovaný plech v odstínu RAL 1015 |
| Pozinkovaný plech v odstínu RAL 6027 |
| Pozinkovaný plech v odstínu RAL 9002 |
| Pozinkovaný plech v odstínu RAL 9016 |
| Nerezová ocel AISI 304 |
| Hliníkový plech v odstínu RAL |
| Komaxit v odstínu RAL |
| Nutno dodržet orientaci panelu podle bočního zakončení S5 |
| Odstín a materiál pláště – standardně ze zadní strany |
|---|
| Pozinkovaný plech v odstínu RAL 1015 |
| Pozinkovaný plech v odstínu RAL 6027 |
| Pozinkovaný plech v odstínu RAL 9002 |
| Pozinkovaný plech v odstínu RAL 9016 |
| nerezová ocel AISI 304 |
| Hliníkový plech v odstínu RAL |
| Komaxit v odstínu RAL |
| Nutno dodržet orientaci panelu podle bočního zakončení S5 |
