Sendvičové panely HPL 121.01/A

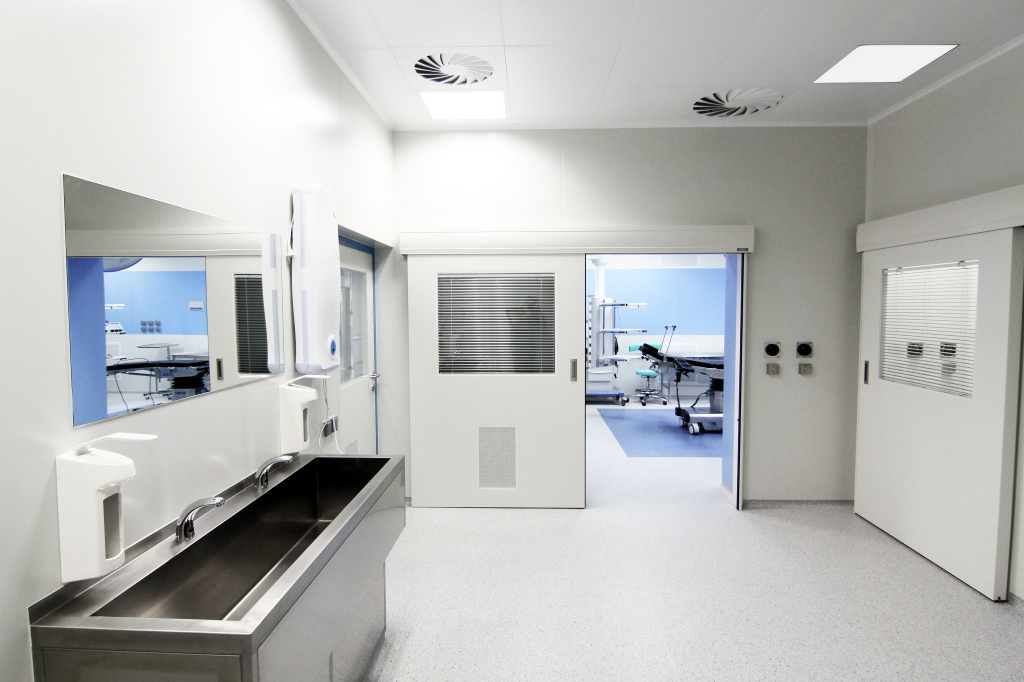

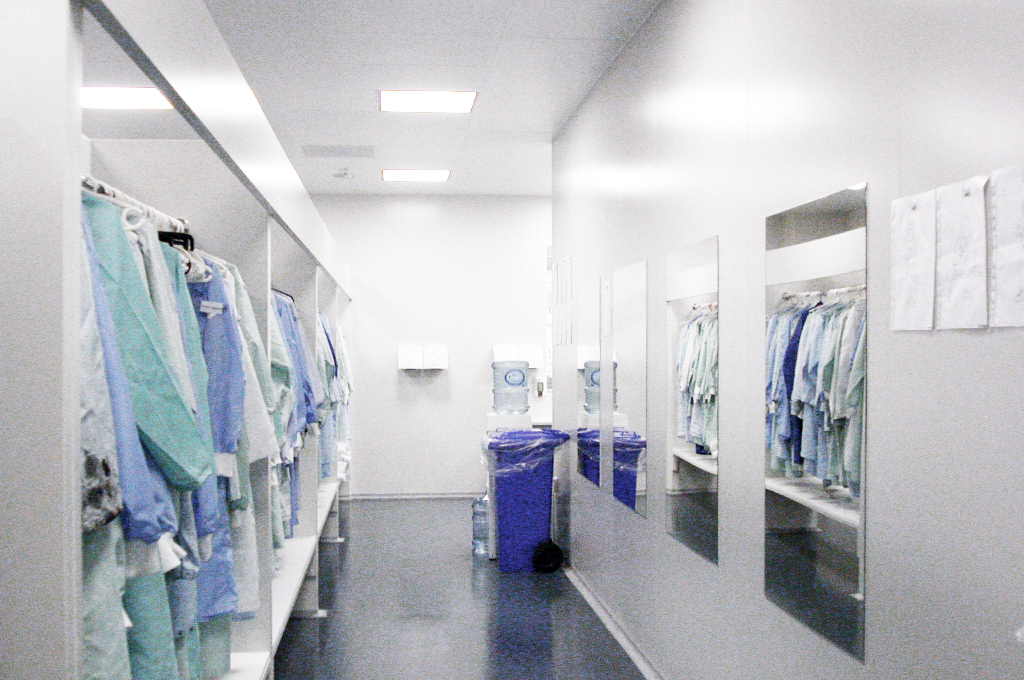

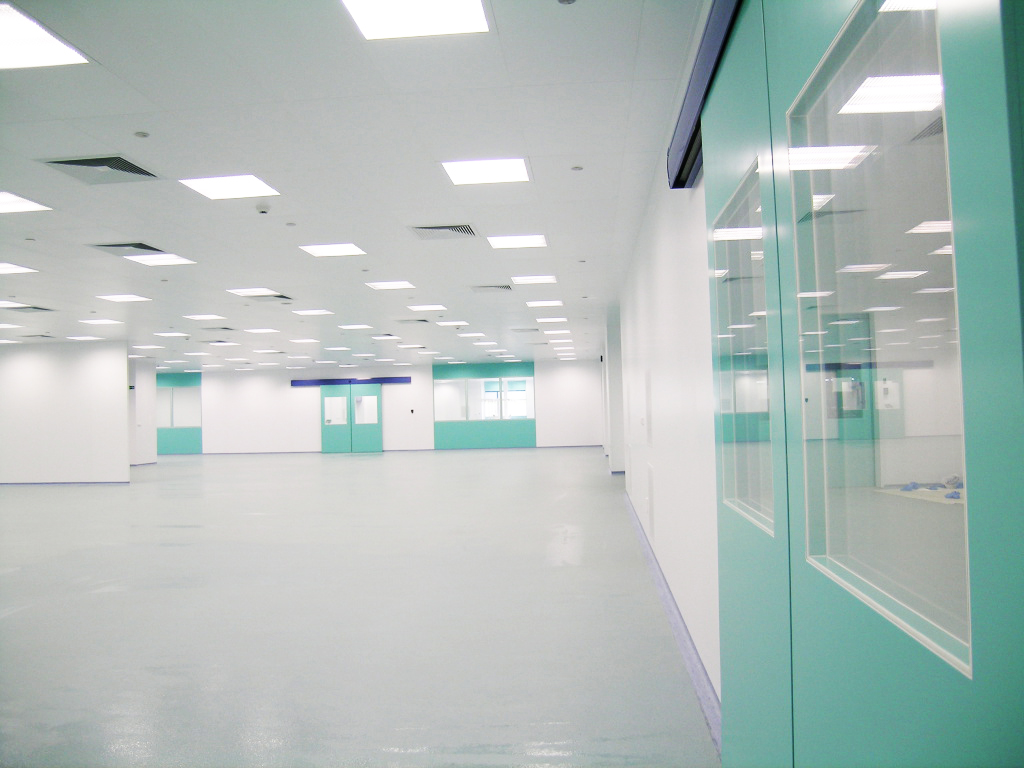

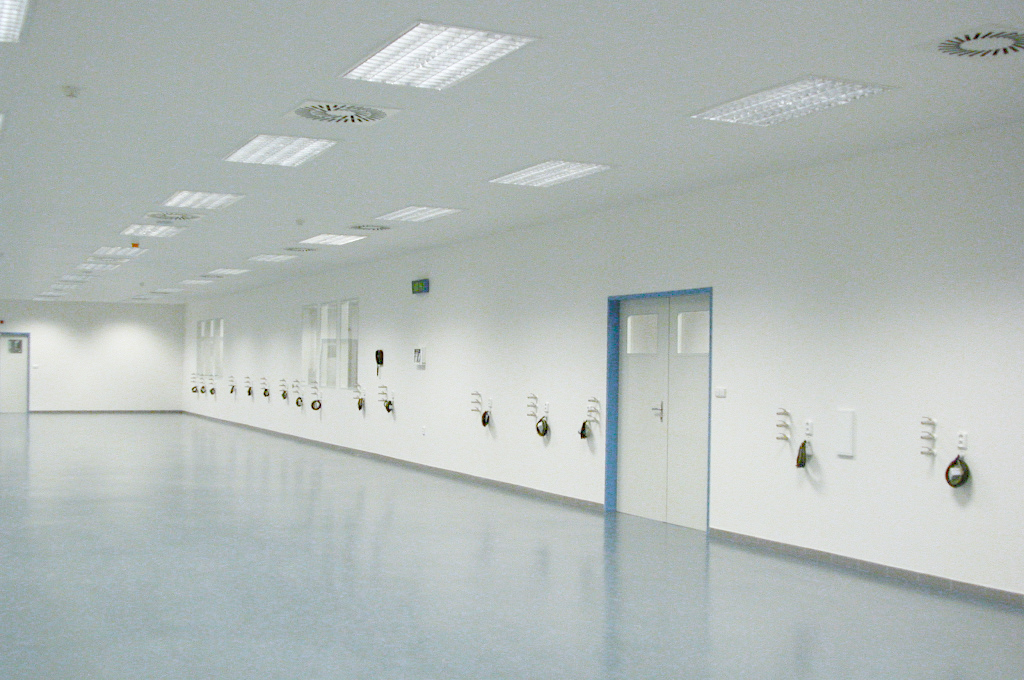

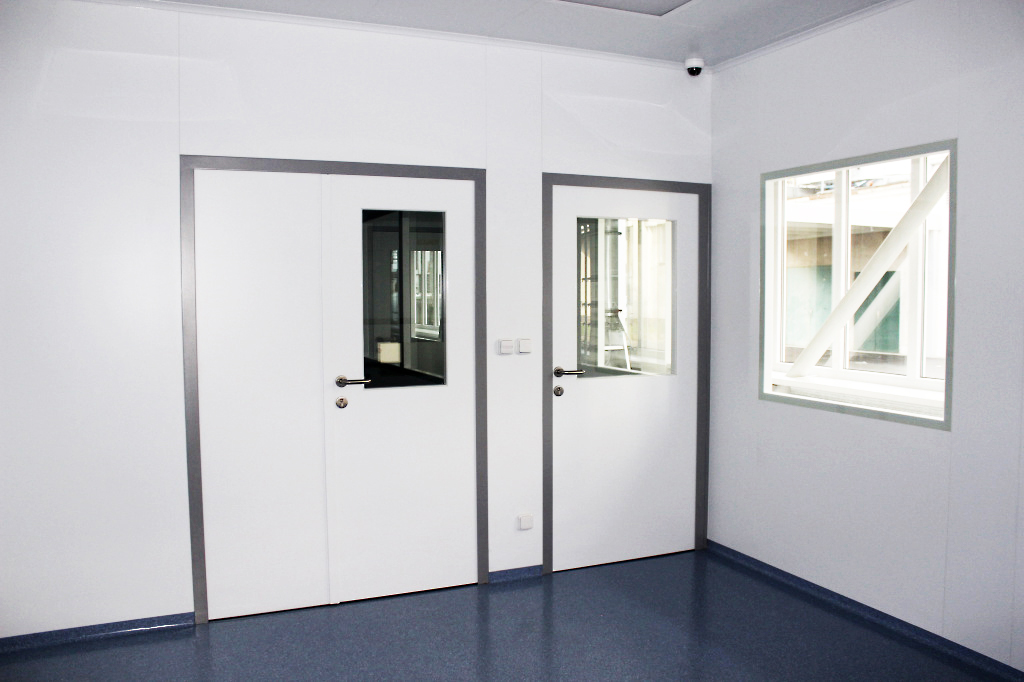

Příčkové panely z materiálu HPL jsou jedním ze základních komponentů pro vybudování čistých prostor a pracovišť s maximální bezpečností, sterilitou, hygienou, snadnou údržbou, sanitací a hlavně chemickou odolností. Svým provedením jsou vhodné především pro prostory ve farmaceutickém, elektrotechnickém, strojírenském, potravinářském, chemickém, aj. průmyslu a prostory ve zdravotnických zařízeních.
U vestaveb vytvořených příčkovými panely je díky těsnému spojení mezi panely, podlahou a stropem zaručeno udržení přetlaku nebo podtlaku v místnosti. Tím jsou splněny základní kritéria čistých prostor, pro které byly tyto panely speciálně navrženy a ověřeny.
TECHNICKÁ DATA
| Typ panelu |
|---|
| příčkový panel základní |
| Tloušťka panelu |
|---|
| 60 mm |
| 80 mm |
| 100 mm |
| 120 mm |
| Šířka panelu S |
|---|
| 1190 mm |
| 560 mm |
| S - šířka v mm dle rozměrové řady 560 mm, 1190 mm. Jako atyp. je možno zadat požadovaný rozměr min. rozměr 300 mm max. rozměr 1190mm panelu. |
| Výška panelu H |
|---|
| 2550 mm |
| 2750 mm |
| 3050 mm |
| Výška dle standardní rozměrové řady 2550, 2750, 3050 mm.Preferované rozměry 2550, 2750, 3050 mm. Min. rozměr 300mm, max. rozměr 3500 mm. |
| Boční zakončení |
|---|
| drážka - pero |
| pero - pero |
| drážka - drážka |
| Spodní zakončení |
|---|
| basic (pero) |
| basic+výztuha |
| clasic (rovné) |
| clasic+výztuha |
| drážka |
| Horní zakončení |
|---|
| není horní ohyb (vysoké panely) |
| basic (pero) |
| basic s výztuhou (pero) |
| clasic (rovné) |
| drážka |
| Výztuha boční |
|---|
| bez zesílené výstuhy |
| zesílená výztuha |
| U pravé a levé výztuhy nutno dodržet orientaci podle schématu bočního zakončení. |
| Počet průchodek |
|---|
| průchodka není |
| 2 ks ( 1 ks 85 mm z leva - 1ks 85 mm z prava) |
| průchodky zleva, průchodky zprava |
| Příklad značení pří více průchodkách zaznačí se orientace a počet průchodek první průchodka je 85 mm od kraje, další průchodky jsou od sebe standardně vzdáleny po 100 mm 3;2 – Celkem 5 ks, 3 z levé strany +2 z pravé strany |
| Výplň |
|---|
| Minerální vlna |
| Olemování otvor |
|---|
| VZT mřížka s lemem a s vnitřním U profilem Pozi |
| otvor s vnitřním U profilem RAL, AISI |
| Doporučené typy mřížek (300x300, 300x400, 300x500, 400x650, 500x650, 600x650). V případě, kdy je v panelů více otvorů a všechny nemají stejné olemování je nutno, olemování otvoru uvést jako atyp. a rozepsat v poznámkách a doplnit schématem. |
| Otvor |
|---|
| není žádný otvor |
| Požadovány rozměr AxB – umístění otvoru je nutno vždy určit náčrtem (panely s otvory kromě panely s mřížkou jsou naceňovány jako atyp.) Maximální šířka otvoru je S (šířka panelu mm) - 300mm. Max. počet otvorů v jednom panelu 4 Poznámka: při více otvorech je nutno oddělit jednotlivé rozměry otvorů pomocí. Příklad: 300x400, 400x400 |
| Odstín a materiál pláště – standardně z pohledové strany |
|---|
| Dle vzorníku |
| Odstín a materiál pláště – standardně ze zadní strany |
|---|
| Dle vzorníku |
