Protipožární příčkové panely_starší verze 102.02/D

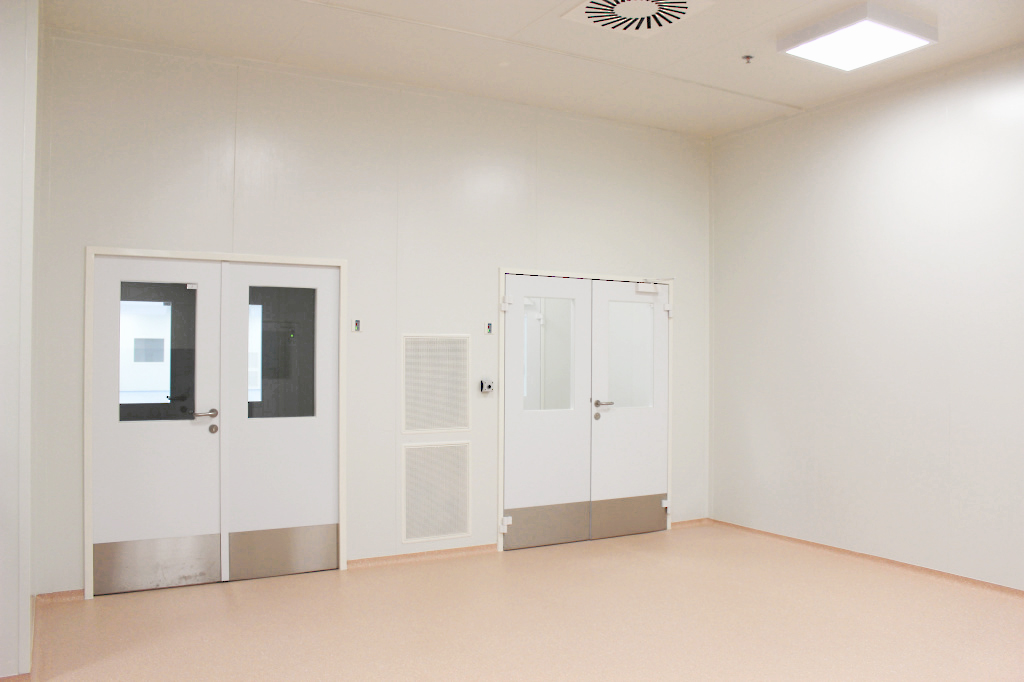

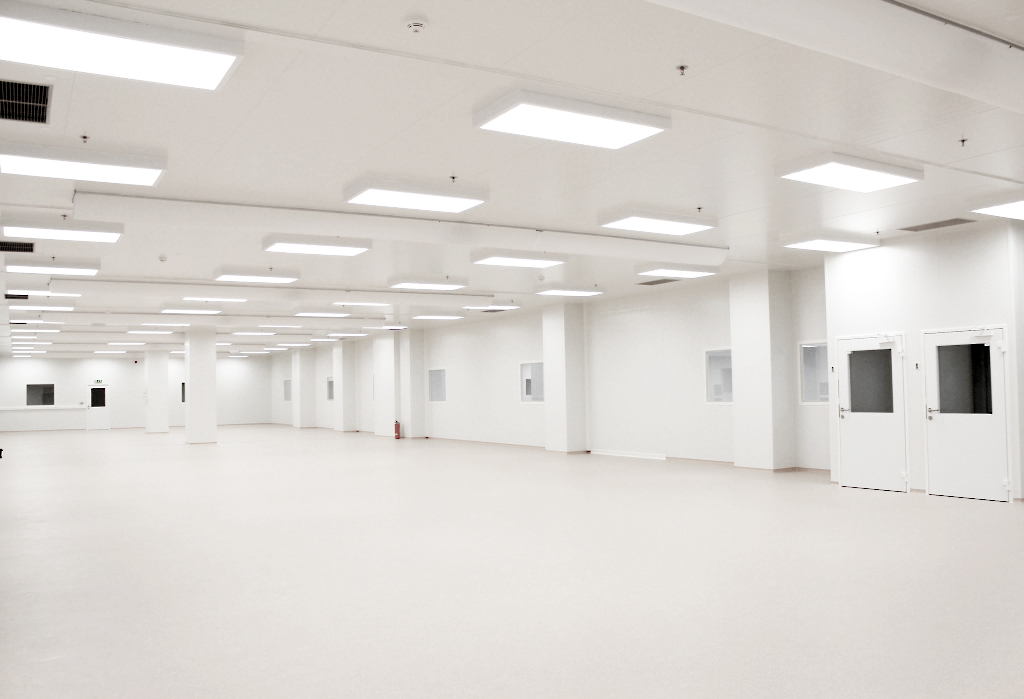

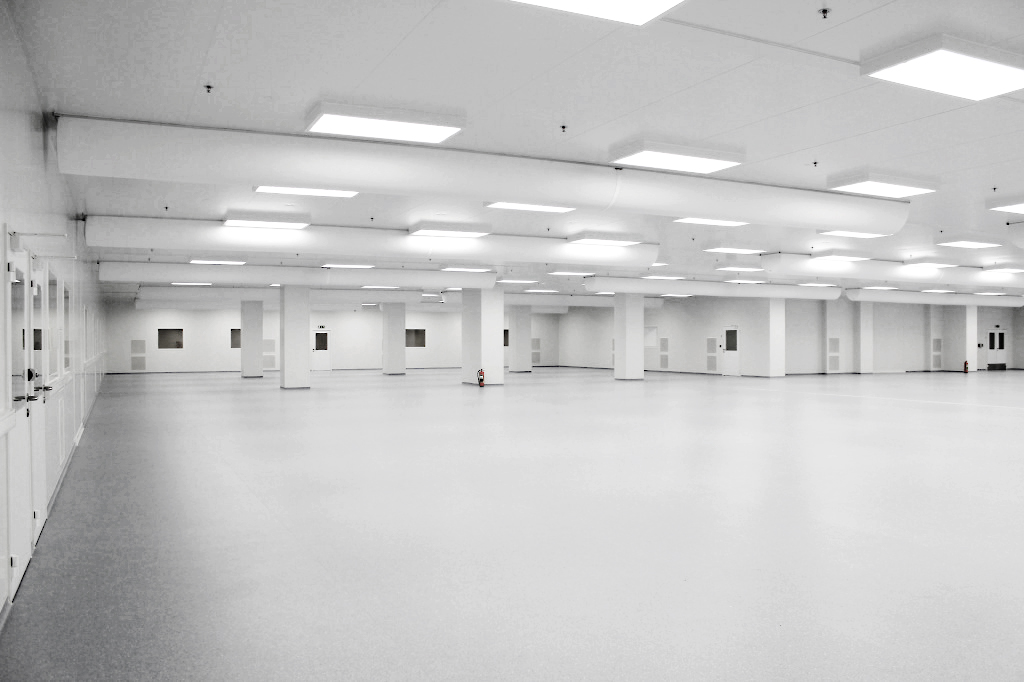

Protipožární panely jsou sendvičového typu, tvořené pláštěm a vnitřní výplní. Jako výplň panelu je použita minerální vlna. Pro elektrické přívody mohou být ve výplni panelu osazeny elektroinstalační průchodky. Vyrábí se v tloušťce 60 mm.
Protipožární příčky se dodávají z panelů v provedení pro požární odolnosti EI30/EW30/EW45 a EI15/EW30.
V provedení EI30/EW30/EW45 jsou to protipožární panely se specifickým kotvením. Panely s požární odolností EI15/EW30 jsou standardní příčkové panely s upraveným spojováním.
Panely jsou odzkoušeny ve státní zkušebně s garantovanou požární odolností dle tabulek.
TECHNICKÉ ÚDAJE
| Značení |
|---|
| Typ panelu |
|---|
| protipožární příčkový panel |
| Požární odolnost |
|---|
| EI15 minut pro tl. panelu 60mm |
| EI30 minut pro tl. panelu 60mm |
| Tloušťka panelu |
|---|
| 60 mm |
| Šířka panelu S |
|---|
| 1190 mm |
| 560 mm |
| S - šířka v mm dle rozměrové řady 560 mm, 1190 mm. Jako atyp je možno zadat požadovaný rozměr min. rozměr 300 mm max. rozměr 1190 mm panelu. |
| Výška panelu H | |
|---|---|
| výška | hodnota |
| 2550 mm | |
| 2750 mm | |
| 3050 mm | |
| Pro EI15/EW30: Výška dle standardní rozměrové řady 2550, 2750, 3050 mm.Preferované rozměry 2550, 2750, 3050 mm. Min. rozměr 300 mm, max. rozměr 4000 mm. Pro EI30/EW30: Výškově se panely navrhují vždy po stropní konstrukci. Max. rozměr 4000 mm. Panely nelze výškově nadstavovat. | |
| Boční zakončení | |
|---|---|
| hodnota | Odolnosť |
| drážka - pero | EI15/EW30 - EI30/EW30 |
| pero - pero | EI15/EW30 - EI30/EW30 |
| drážka - rovné | EI15/EW30 - EI30/EW30 |
| rovné - rovné | EI15/EW30 - EI30/EW30 |
| pohledové VZT - pohledové VZT (max. rozměr 1150 mm) | EI15/EW30 |
| pohledové - pero (max. rozměr 1150 mm) | EI15/EW30 |
| pohledové - rovné (max. rozměr 1150 mm) | EI15/EW30 |
| pohledové VZT - drážka (max. rozměr 1150 mm) | EI15/EW30 |
| drážka - pohledové VZT (max. rozměr 1150 mm) | EI15/EW30 |
| šikmé 45° - šikmé 45° | EI15/EW30 |
| drážka - pohledové VZT (max. rozměr 1150 mm) | EI15/EW30 |
| rovné - pero | EI15/EW30 - EI30/EW30 |
| pohledové VZT - pero (max. rozměr 1150 mm) | EI15/EW30 |
| pero - pohledové VZT | EI15/EW30 |
| pohledové s falcem - drážka (max. rozměr 1150 mm) | EI15/EW30 |
| Spodní zakončení | |
|---|---|
| hodnota | Odolnosť |
| basic (pero) | EI15/EW30 |
| basic+výztuha | EI15/EW30 |
| clasic (pero) | EI15/EW30 - EI30/EW30 |
| clasic+výztuha s protipožárním obkladem | EI30/EW30 |
| clasic+výztuha | EI15/EW30 |
| drážka | EI15/EW30 |
| atyp | |
| Horní zakončení | |
|---|---|
| hodnota | Odolnosť |
| basic (pero) | EI15/EW30 |
| basic+výztuha | EI15/EW30 |
| clasic (rovné) | EI15/EW30 - EI30/EW30 |
| clasic+výztuha | EI15/EW30 |
| drážka | EI15/EW30 |
| atyp | EI15/EW30 - EI30/EW30 |
| Výztuha boční | |
|---|---|
| hodnota | Odolnosť |
| jednoduchá výztuha | EI15/EW30 |
| boční výztuha není | EI15/EW30 - EI30/EW30 |
| výztuha s protipožárním obkladem | EI30/EW30 |
| levá výztuha, pravá výztuha | EI15/EW30 |
| výztuha zesílená | EI15/EW30 |
| Nutno dodržet orientaci panelu podle bočního zakončení S6 | |
| Počet průchodek | |
|---|---|
| hodnota | Odolnosť |
| průchodka není | EI15/EW30 - EI30/EW30 |
| 2 ks ( 1ks 85 mm zleva-1ks 85 mm zprava) | EI15/EW30 |
| 2 ks (1ks 250 mm zleva-1ks 250 mm zprava) | EI30/EW30 |
| průchodky zleva, průchodky zprava | EI15/EW30 |
| Pro EI15/EW30: Příklad značení pří více průchodkách: Zaznačí se orientace a počet průchodek, první průchodka je 85 mm od kraje, další průchodky jsou od sebe standardně vzdáleny po 100 mm 3;2 – Celkem 5 ks, 3 z levé strany+2 z pravé strany U atypického provedení je nutno zadat A-atyp orientaci, počet. Rozměr je nutno rozepsat v poznámkách. Nutno dodržet orientaci panelu podle bočního zakončení S6 | |
| Odstín a materiál pláště – standardně z pohledové strany |
|---|
| pozinkovaný plech v odstínu RAL 1015 |
| pozinkovaný plech v odstínu RAL 6027 |
| pozinkovaný plech v odstínu RAL 9002 |
| pozinkovaný plech v odstínu RAL 9016 |
| Nerezová ocel AISI 304 |
| komaxit v odstínu RAL |
| Odstín a materiál pláště – standardně ze zadní strany |
|---|
| pozinkovaný plech v odstínu 1015 |
| pozinkovaný plech v odstínu 6027 |
| pozinkovaný plech v odstínu 9002 |
| pozinkovaný plech v odstínu RAL 9016 |
| Nerezová ocel AISI 304 |
| Komaxit v odstínu RAL |
| Pozor vždy je nutno dodržet orientaci podle schématu bočního zakončení S6. |
| Atypické provedení | |
|---|---|
| DPH | hodnota |
| Typové provedení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu | |
