Передаточная кабина 106.01/C
Исполнение:
- с механической блокировкой
- с электромагнитной блокировкой
- с блокировкой, регулируемой электрическим замком

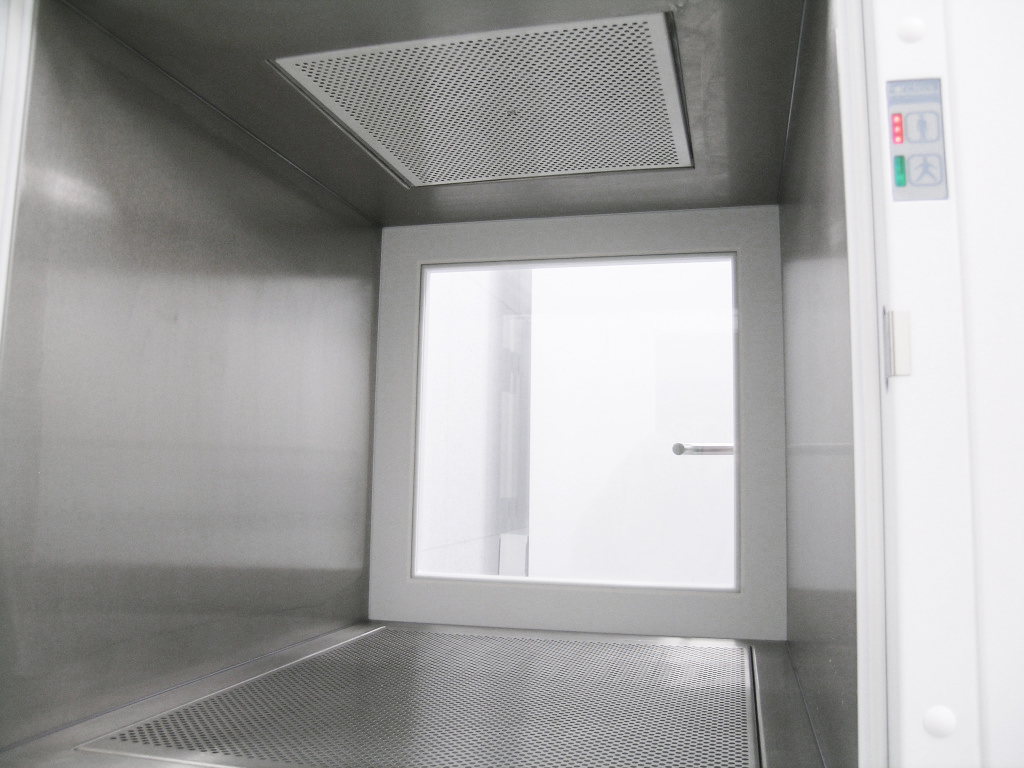

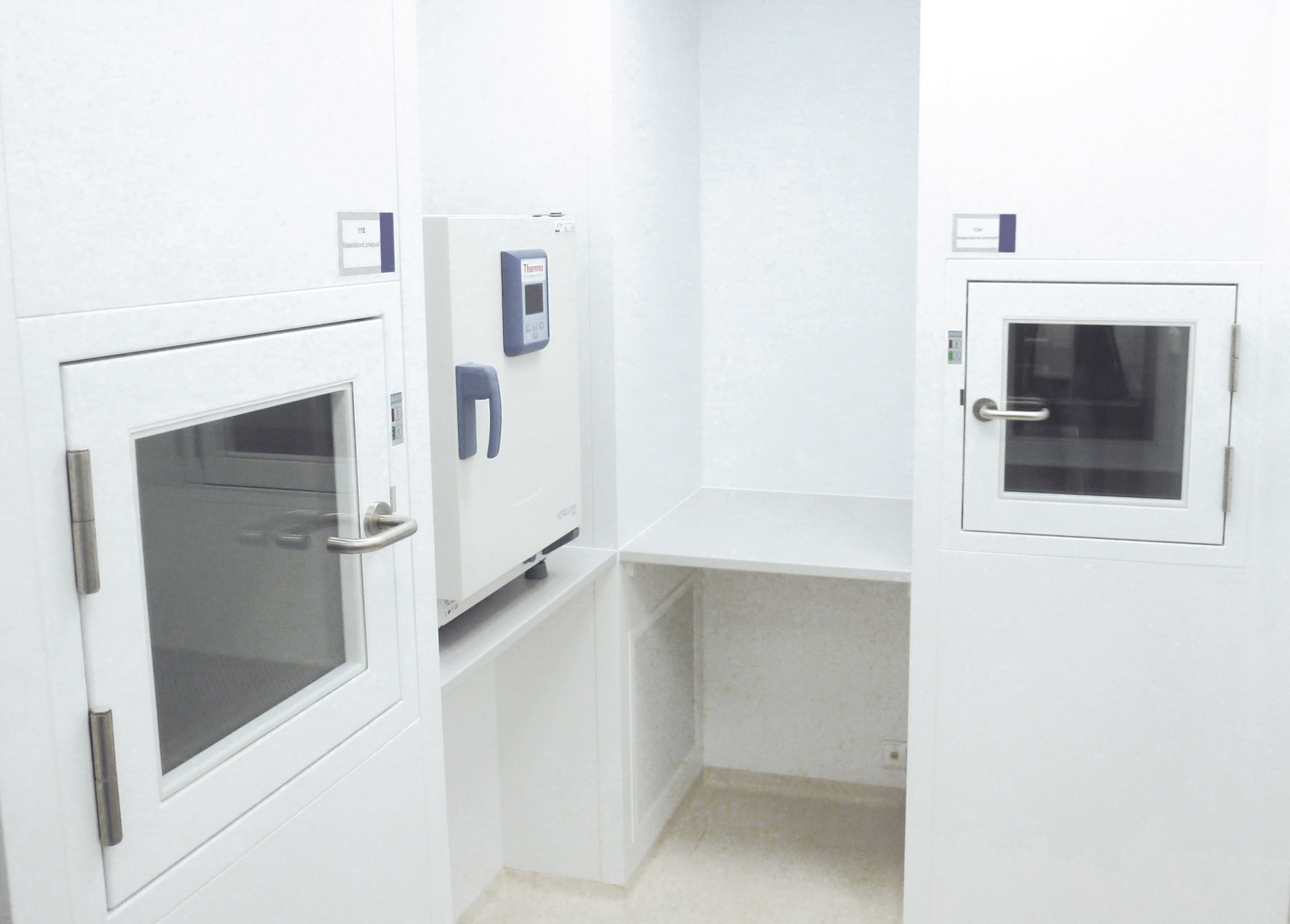

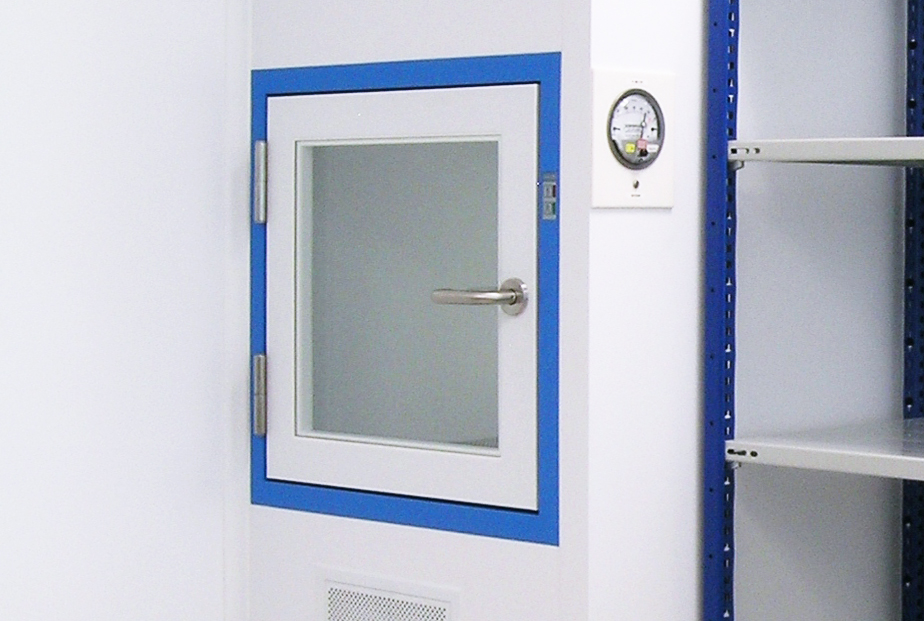

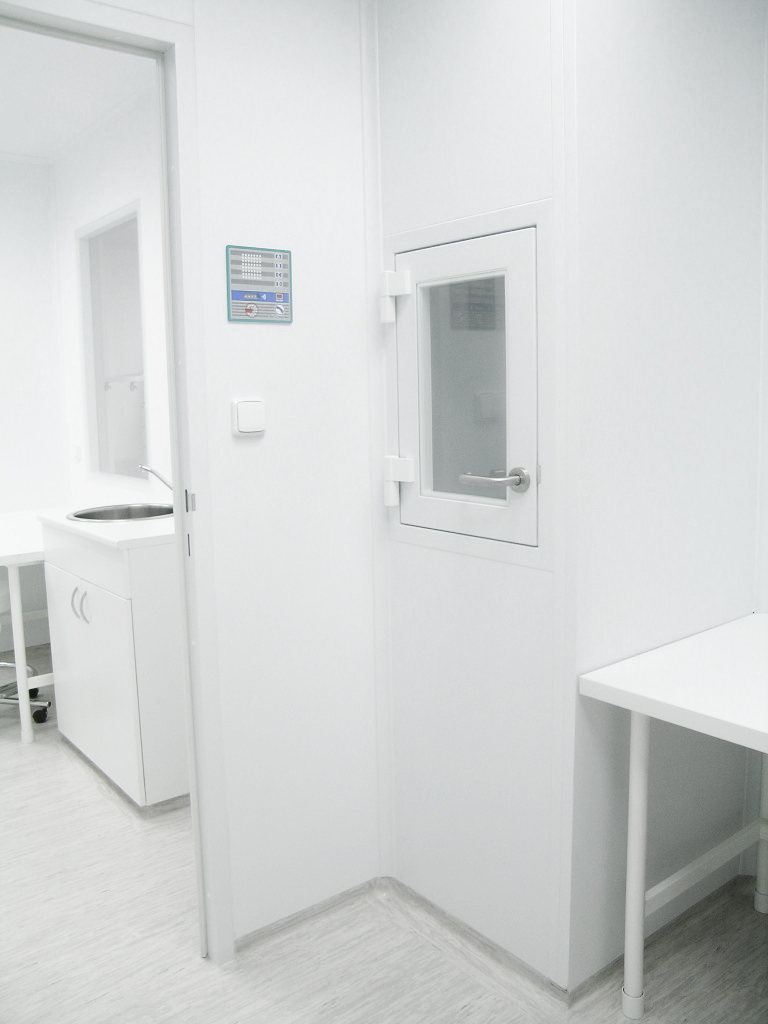

Для передачи небольших предметов и материала между помещениями с различными классами чистоты можно использовать передаточный шлюз (кабину), установленный прямо в перегородочную панель. Стены, потолок и пол передаточной кабины изготовлены из сэндвич-панелей. В случае необходимости обеспечения ламинарного течения воздуха, внутри передаточной кабины в её потолок с проёмом устанавливается HEPA фильтр. Для отвода воздуха из шлюза в нижней части правой створки двери установлена решётка.

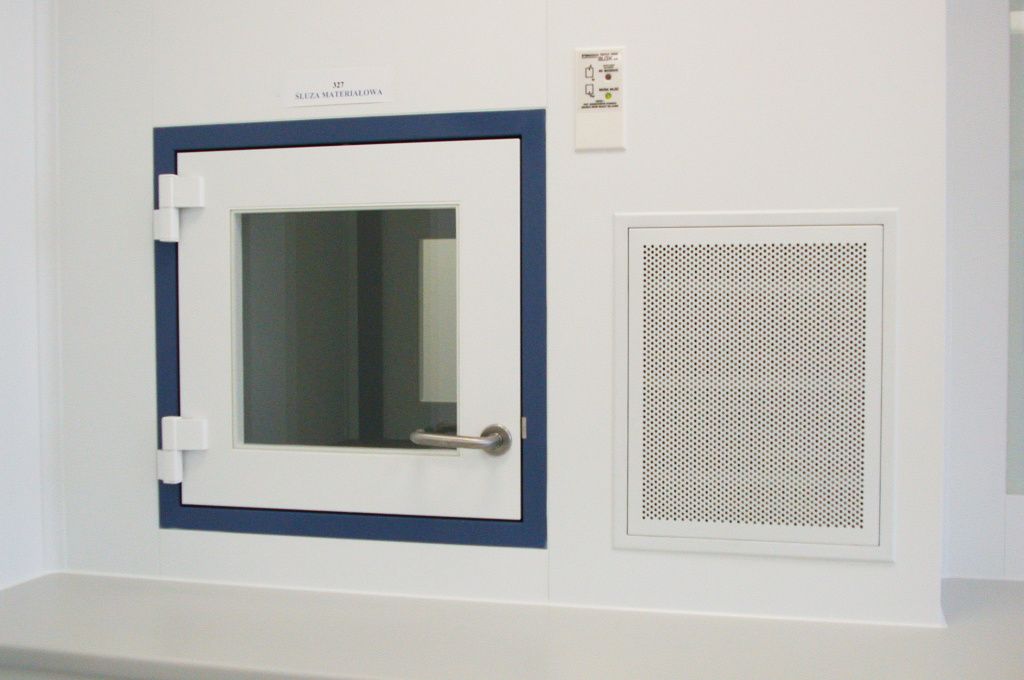

В тех случаях, когда можно установить регулирующую вентиляционную решётку в панель, днище кабины состоит из перфорированного металлического листа, под которым находится приёмный лоток.
Продукция сертифицирована в странах ЕС.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип |
|---|
| Передаточный шлюз /изготовлен из сэндвич-панелей толщ. 52 мм/ |
| ПРИМЕЧАНИЕ Фурнитура: ручка тип LINA-R из нерж. стали. Остекление: стекло безопасное многослойное толщ. 6 мм |
| Передаточный размер в свету |
|---|
| S x H x U - ширина х высота х глубина в мм. Ширина в свету S (мм) 600, 800, 1000. Высота в свету Н (мм) 600, 800, 1000. Глубина в свету U (мм) 600, 800. Стандартное исполнение: 600x600x600 800x1000x600. Максимальный размер шлюза в свету составляет 800x1000x600 мм. Минимальный размер шлюза в свету составляет 400x600x400 мм. Образец: 705x705 мм - строительный проём А х B для монтажа 460x460 мм - размер остекления S-140 х H-140 |
| Поток воздуха |
|---|
| активный |
| пассивный |
| Активный - имеет собственный подвод фильтрованного воздуха через фильтр НЕРА, отработанный воздух отводится в помещение с более низким классом чистоты. Пассивный - без воздухотехнического решения |
| Блокировка |
|---|
| шлюз с електромагнитом, включая сигнализацию |
| шлюз с електрическим замком, включая сигнализацию |
| шлюз имеет механическую блокировку |
| шлюз без блокировки |
| шлюз с сигнализацией |
| Открытие двери |
|---|
| левосторонняя - левосторонняя |
| левосторонняя - правосторонняя* |
| правосторонняя - левосторонняя* |
| правосторонняя - левосторонняя |
| Сначала необходимо указать дверь со стороны чистого помещения.* для шлюзов с механической блокировкой можно применять только данные варианты |
| Оттенок и материал корпуса |
|---|
| оцинкованный лист оттенка RAL 1015 |
| оцинкованный лист оттенка RAL 6027 |
| оцинкованный лист оттенка RAL 9002 |
| оцинкованный лист оттенка RAL 9016 |

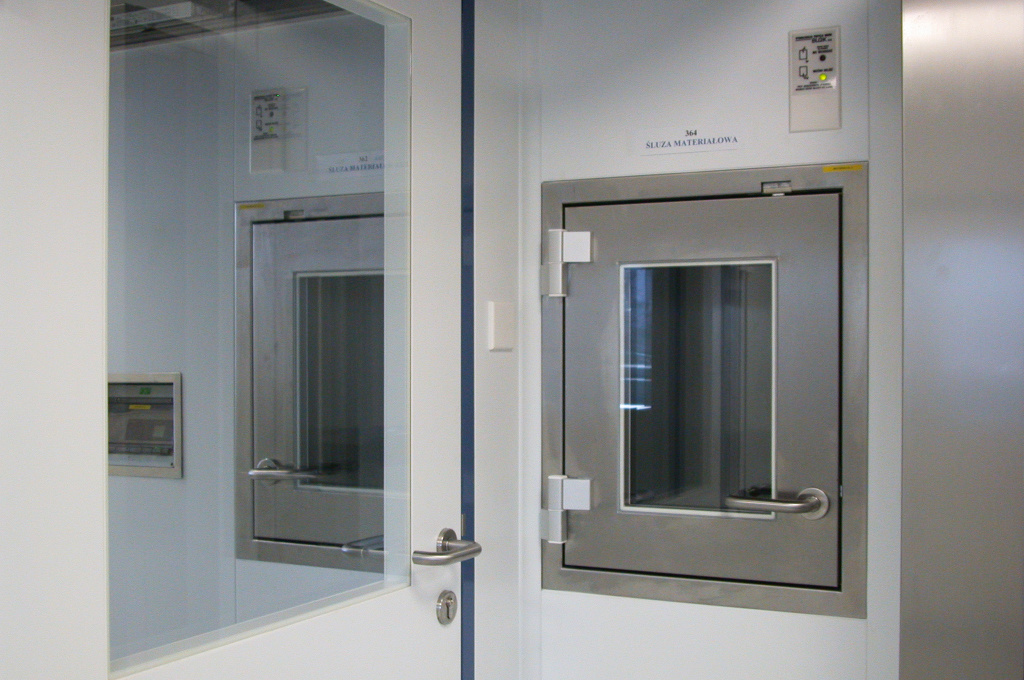

| нержавеющая сталь марки AISI 304, шероховатость FIN8 |
| кomaxit оттенок RAL |
| Оттенок и материал внутреннего пространства |
|---|
| оцинкованный лист оттенка RAL 9016 |
| нержавеющая сталь марки AISI 304, шероховатость FIN8 |
| Оттенок и материал коробки |
|---|
| оцинкованный лист оттенка RAL 9016 |
| нержавеющая сталъ марки AISI 304, шероховатостъ FIN8 |
| Komaxit оттенок RAL |
| Нестандартное исполнение |
|---|
| Стандартное исполнение |
| Нестандартое исполнение |
| Стандартное исполнение 0 - однозначная спецификация из предлагаемых вариантов Нестандартное исполнение Q - нестандартное решение, которое нельзя однозначно специфицировать при помощи кода |
