Dvere otočné - H 104.01/H

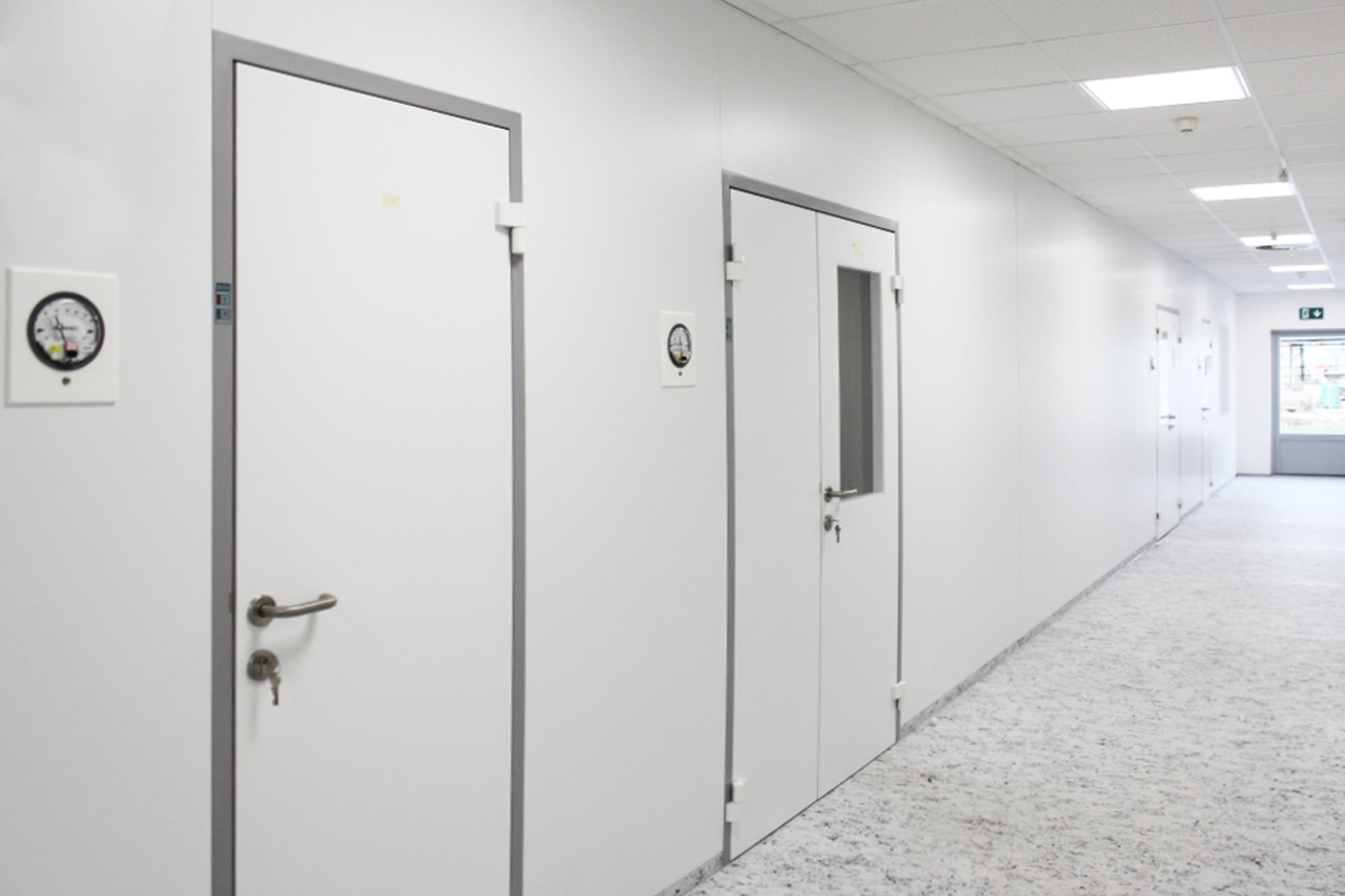

Kovové otočné dvere predstavujú spoločne so zárubňou jeden zo základných prvkov pre vybudovanie čistých priestorov a pracovísk s maximálnou bezpečnosťou, sterilitou, hygienou, ľahkou údržbou a sanitou.
POPIS VÝROBKU
PLÁŠŤ
- Tvorený tvarovanou kazetou vyrobenou metódou presného tvárnenia
- Po obvode plášťa sú vlepené výstuhy pre zvýšenie tuhosti dverového krídla, uchytenie závesu a zámku
- Plášť, výstuha a výplň sú vzájomne pod tlakom zlepené.
DVERNÉ KRÍDLO
- Sendvičového typu, tvorené plášťom, výstuhami a vnútornou výplňou
- Plné alebo presklené v systéme PHARMA
- Obojstranné
- Tabule skla sú v rovine s povrchom dverového krídla

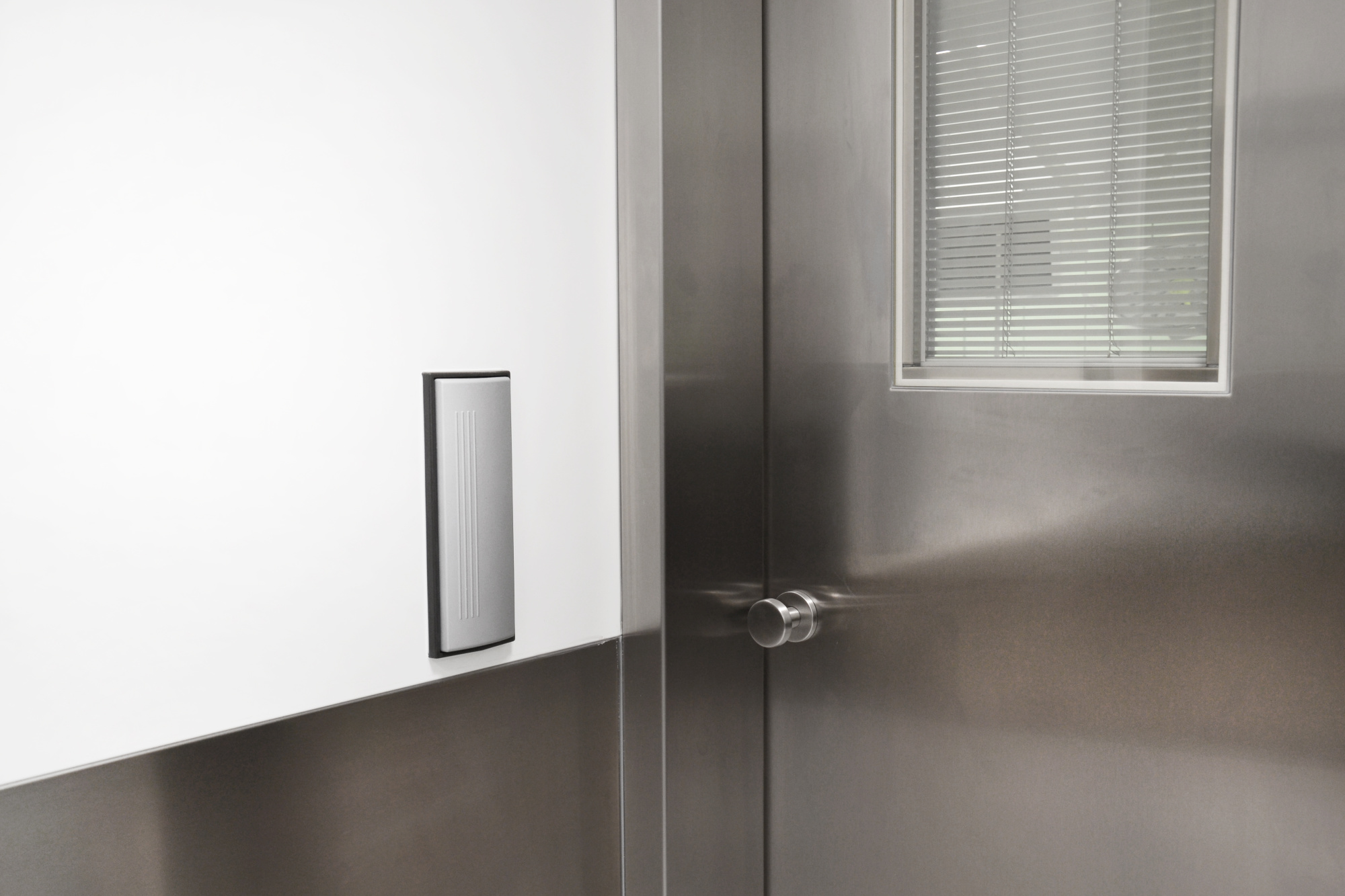

- Priestor medzi sklami je možné osadiť žalúziamiZÁRUBNĚ
- Uchytenie do priečkových panelov, do sadrokartónovej steny, atyp
- Zárubňa lícuje zároveň s panelom
- V paneli je osadená výstuha
 |
|
VÝHODY
- Magnetické zámky - jazýček sa vysúva až po zatvorení a nedochádza k poškodeniu laku na zárubni
- Ľahko čistiteľné pánty
Technické údaje
| Typ dverí |
|---|
| dvere otočné H |
| Orientácia |
|---|
| ľavé |
| pravé |
| Prevedenie |
|---|
| jednokrídlové |
| dvojkrídlové |
| Rozmer dverí |
|---|
| 1100x2010 |
| 1300x2010 mm (aktívne krídlo 900mm) |
| 1500x2010 mm (aktívne krídlo 900mm) |
| 1700x2010 mm (aktívne krídlo 900mm) |
| 700x2010 |
| 900x2010 |
| V prípade atyp. aktívneho krídla je potrebné uviesť do kódu rozmer aktívneho krídla. Napr. 1800/900/x2010 (svetlá šírka 1800, aktívne krídlo 900, pasívne krídlo 900. |
| Hrůbka dveří | |
|---|---|
| hrúbka | hodnota |
| 42 mm | pre priečky hr. 52 mm, dvojitú priečku |
| Uzemnenie pre zónu I a II |
|---|
| Uzemnenie pre zónu I a II |
| Uzemnenie sa nevykonáva |
| atyp |

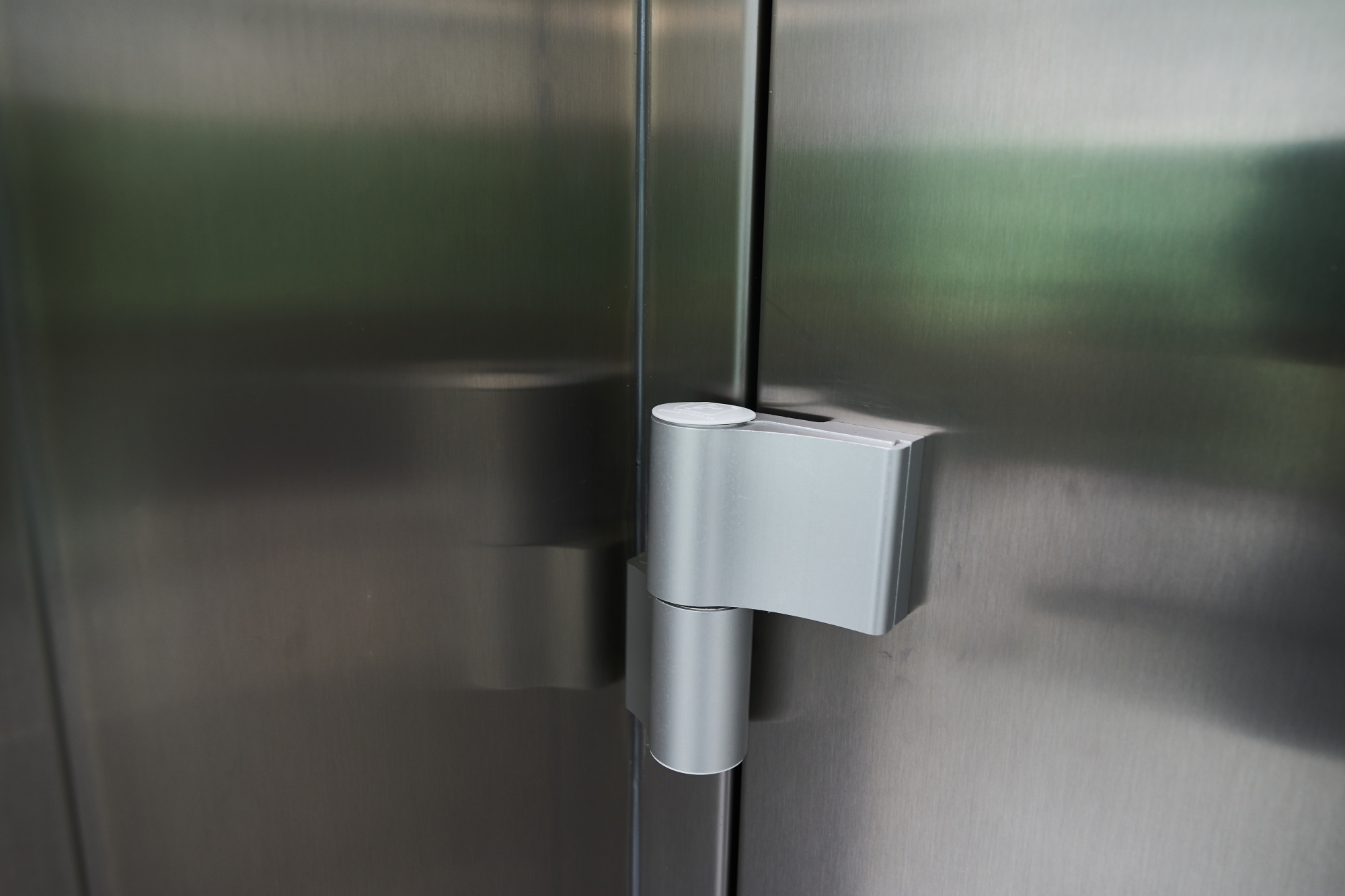

| Typ závesu | ||
|---|---|---|
| podrobný popis | farba | hodnota |
| Hliníkový pant s teflonovou vložkou | RAL (standartně RAL 9016 mat) | Dr. Hahn |
| atyp | ||
| V prípade iného odtieňa zárubne je automatický pánt v odtieni zárubne. Atypické prevedenie - zákazník požaduje iný odtieň ako je zárubňa - podľa základnej stupnice RAL. | ||

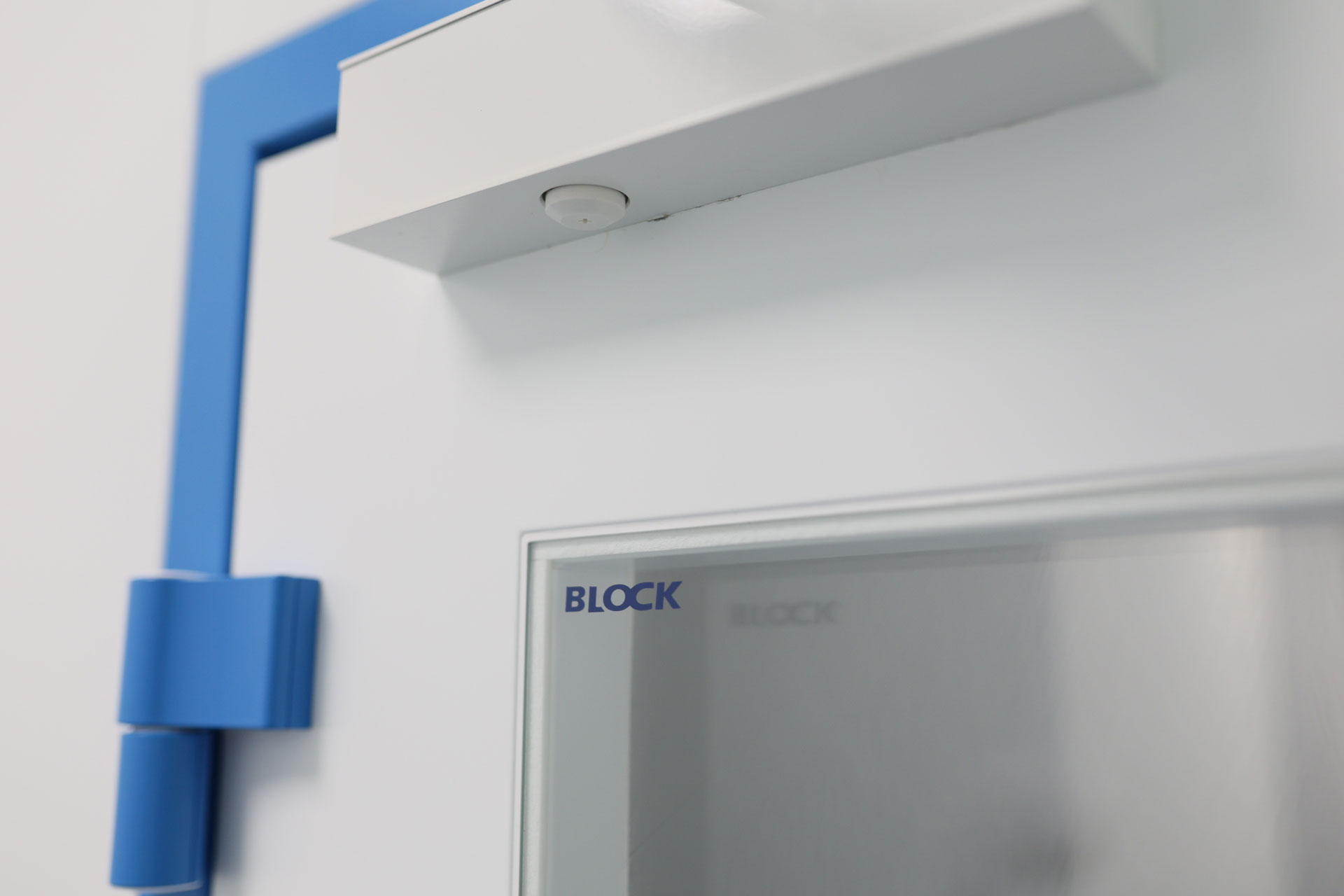

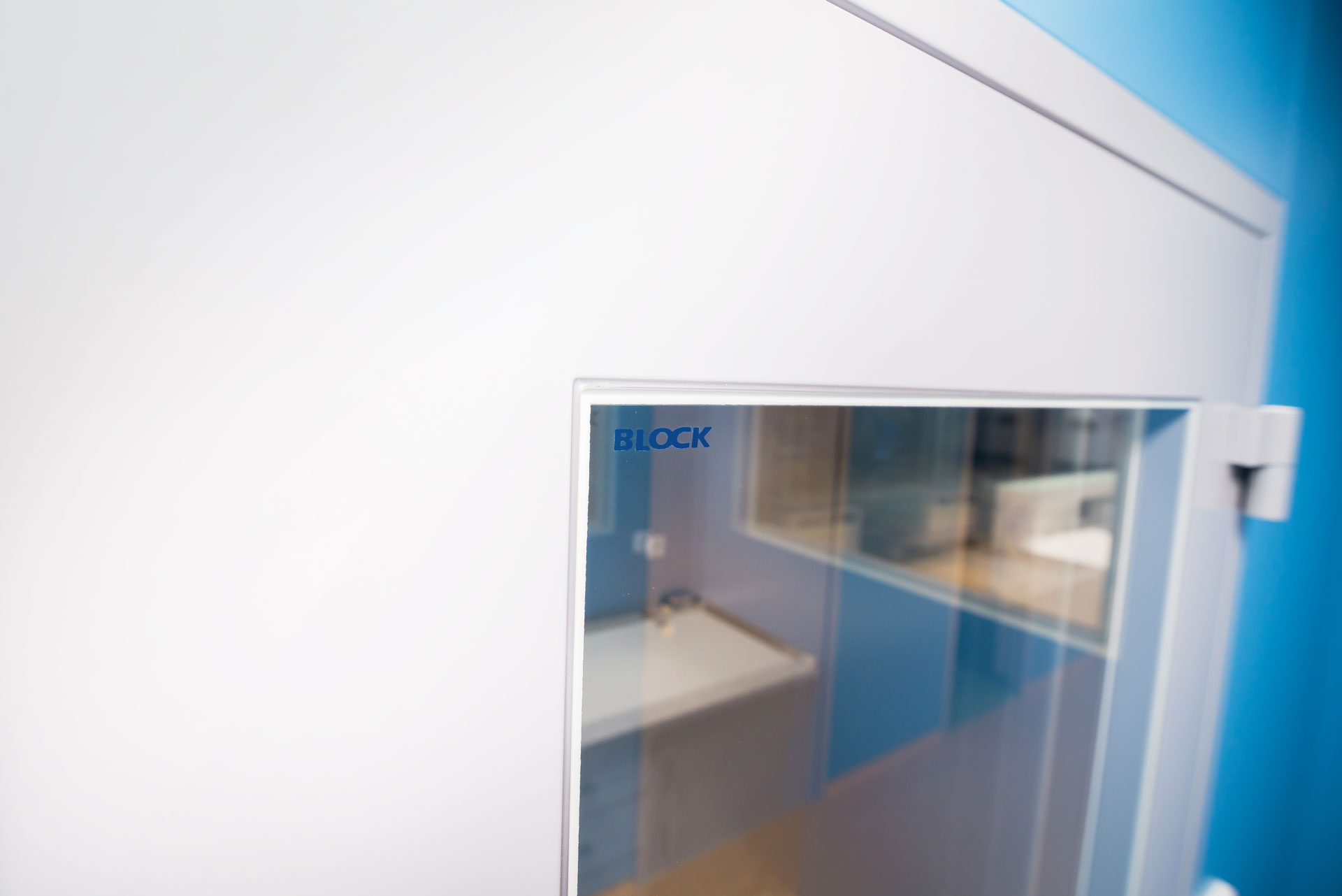

| Presklenie veľkosť |
|---|
| obvyklé presklenie 400x920 |
| plné dvere bez presklenia |
| atyp |
| Atypický rozmer presklenia uviesť do poznámky. U dvojkrídlových dverí bude presklené iba aktívne krídlo. |
| Presklenie typ skla | |
|---|---|
| podrobný popis | hodnota |
| bezpečnostné sklo vrstvené hr. 6mm | |
| reflexní | zrkadlo presklenie 2/3 na strane závesu 400x1450mm |
| reflexní | zrkadlo presklenie na náprotivnej strane závesu 400x1450mm |
| atyp | |
| Rozmer zrkadla 400x1450mm pre všetky rozmery dverí. | |

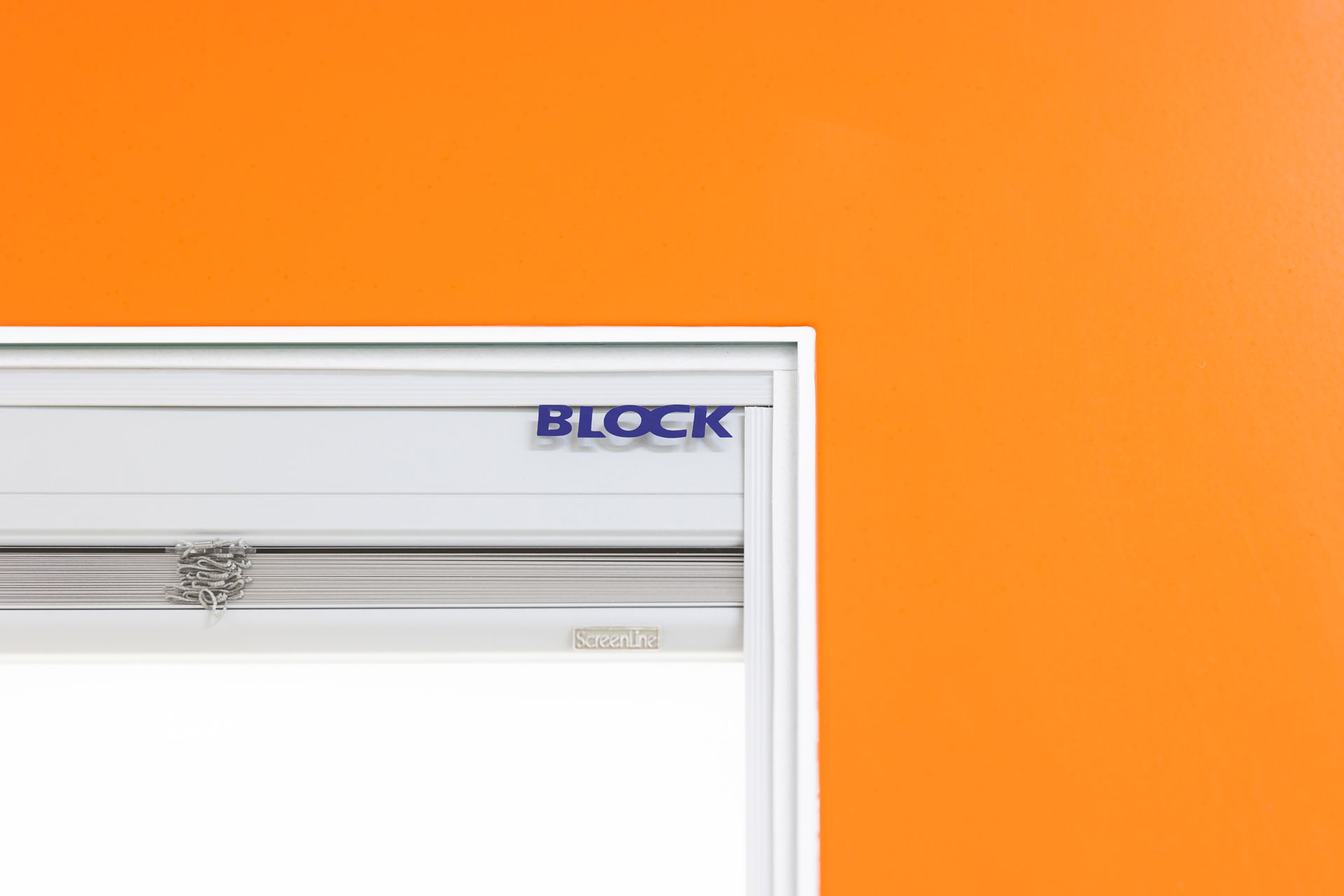

| Žalúzie typ | ||
|---|---|---|
| podrobný popis | farba | hodnota |
| bez žalúzií | ||
| Provedení S 156. | dle vzorníku RAL | žalúzie magnetické |
| Provedení S 156. | dle vzorníku RAL | žalúzie mechanické |
| atyp | ||
| štandardný odtieň žalúzie S156 (strieborná) podľa vzorkovíka výrobcu, zákaznícke podľa základnej stupnice RAL. | ||
| Žalúzie umiestnenie |
|---|
| na strane závesu |
| na náprotivnej strane závesu |
| VZT mriežka | |
|---|---|
| farba | hodnota |
| bez VZT mriežky | |
| dle dveřního křídla | mriežka 400x400 (VPR+VPK) |
| atyp | |
| Štandardné farebné prevedenie je vo farbe dverového krídla. Atypický rozmer VZT mriežky uviesť do poznámky. | |
| Typ ovládania dverí | ||
|---|---|---|
| podrobný popis | farba | hodnota |
| Trido SW80 | Přírodní elox | automatický pohon |
| ručný | ||

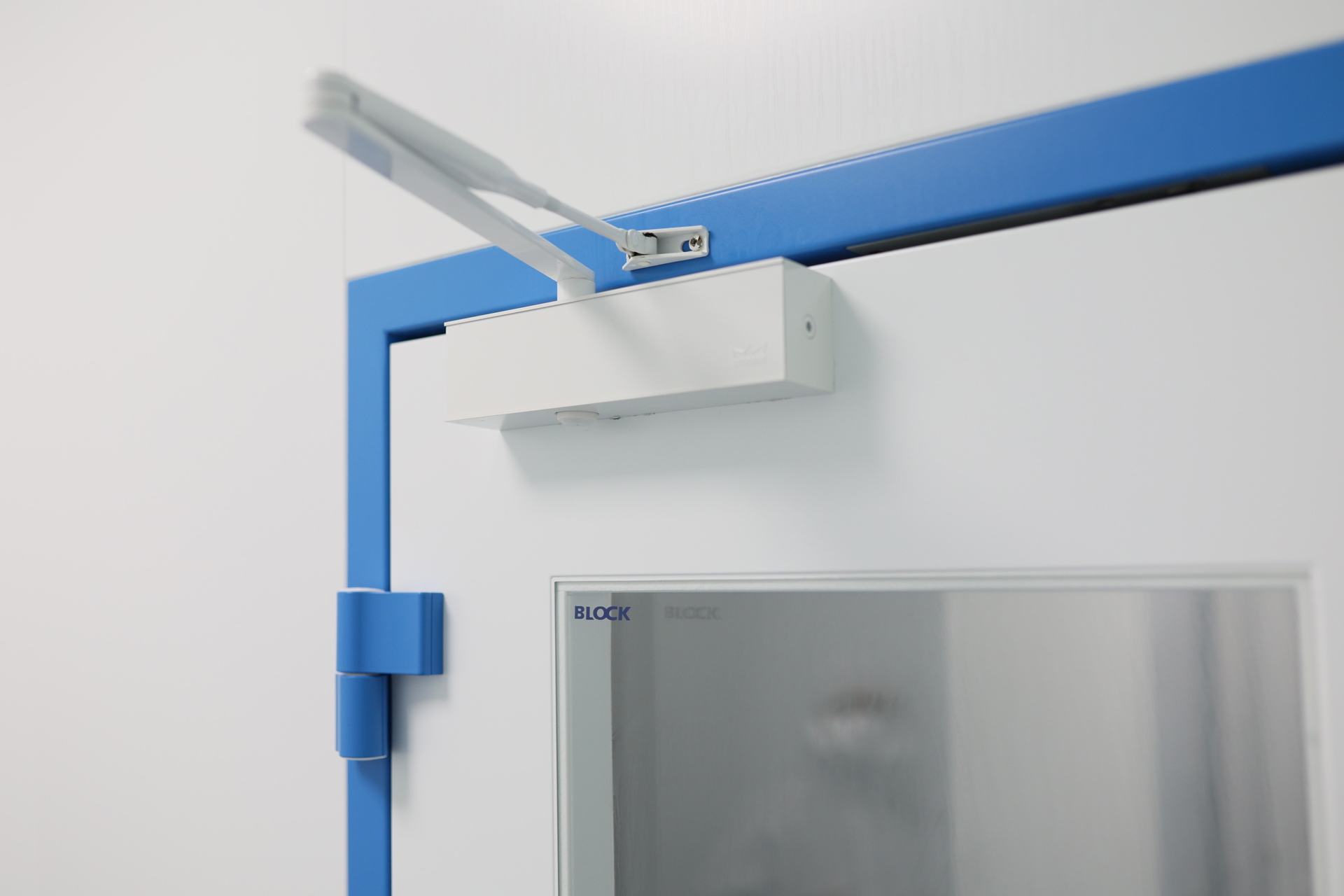

| DORMA TS 83 | dle dveřního křídla | dverový zatvárač |
| atyp | ||
| POZOR - u dvojkrídlových dverí sa samozatváračom na oboch krídlach, potrebné vyšpecifikovať koordinátor zatvárania dverí. | ||
| I. kovanie - na strane závesov | ||
|---|---|---|
| podrobný popis | farba | hodnota |
| LINA-R | nerez | kľučka |
| LINA-R | nerez | guľa pevná |
| Montáž do výšky vypínačů | černá | lakťový spínač (S10-E) |
| FAB. Tlačné panikové kování jednobodové 890100 | RAL | panikové kovanie tlačné jednobodové |

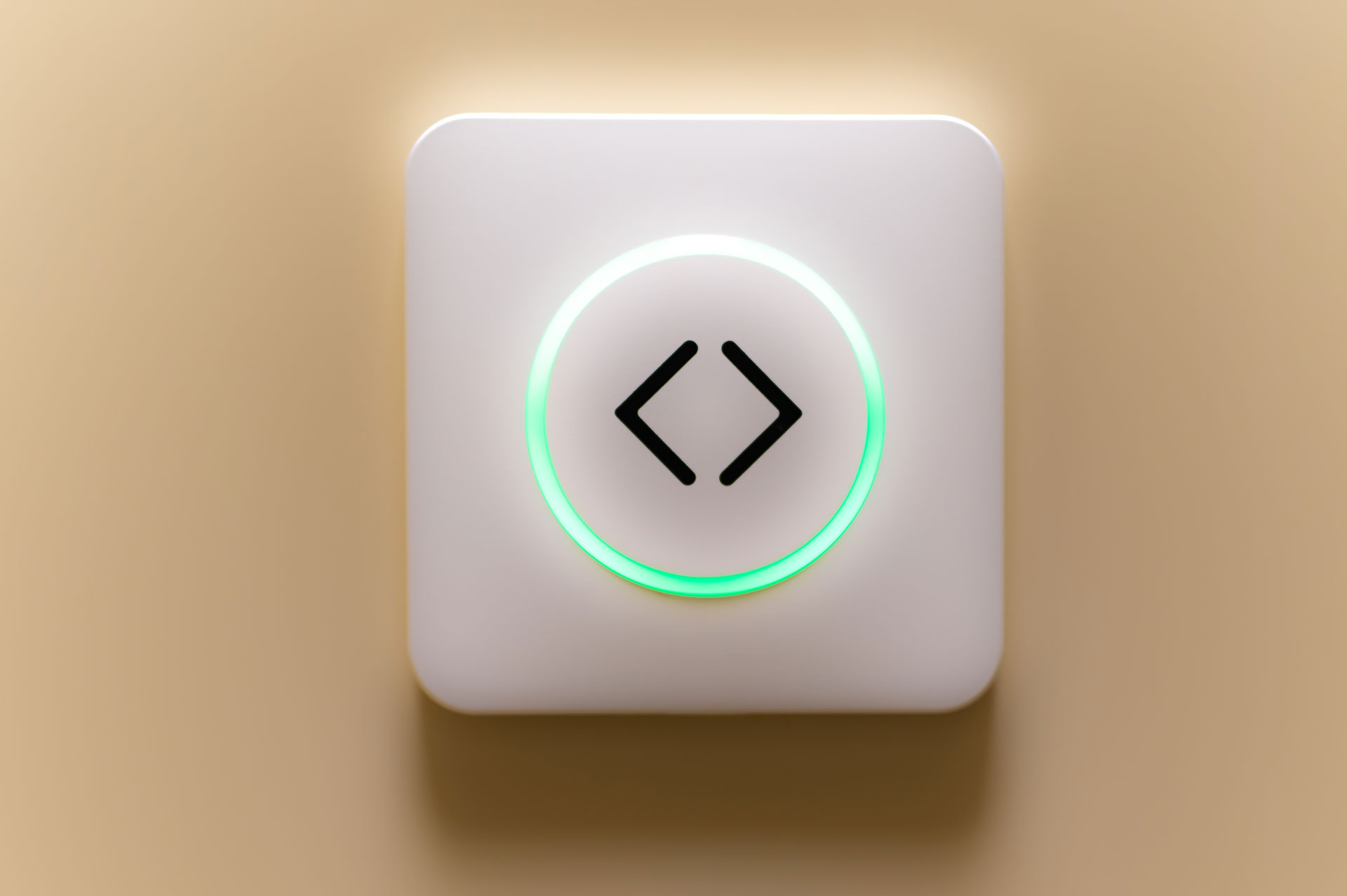

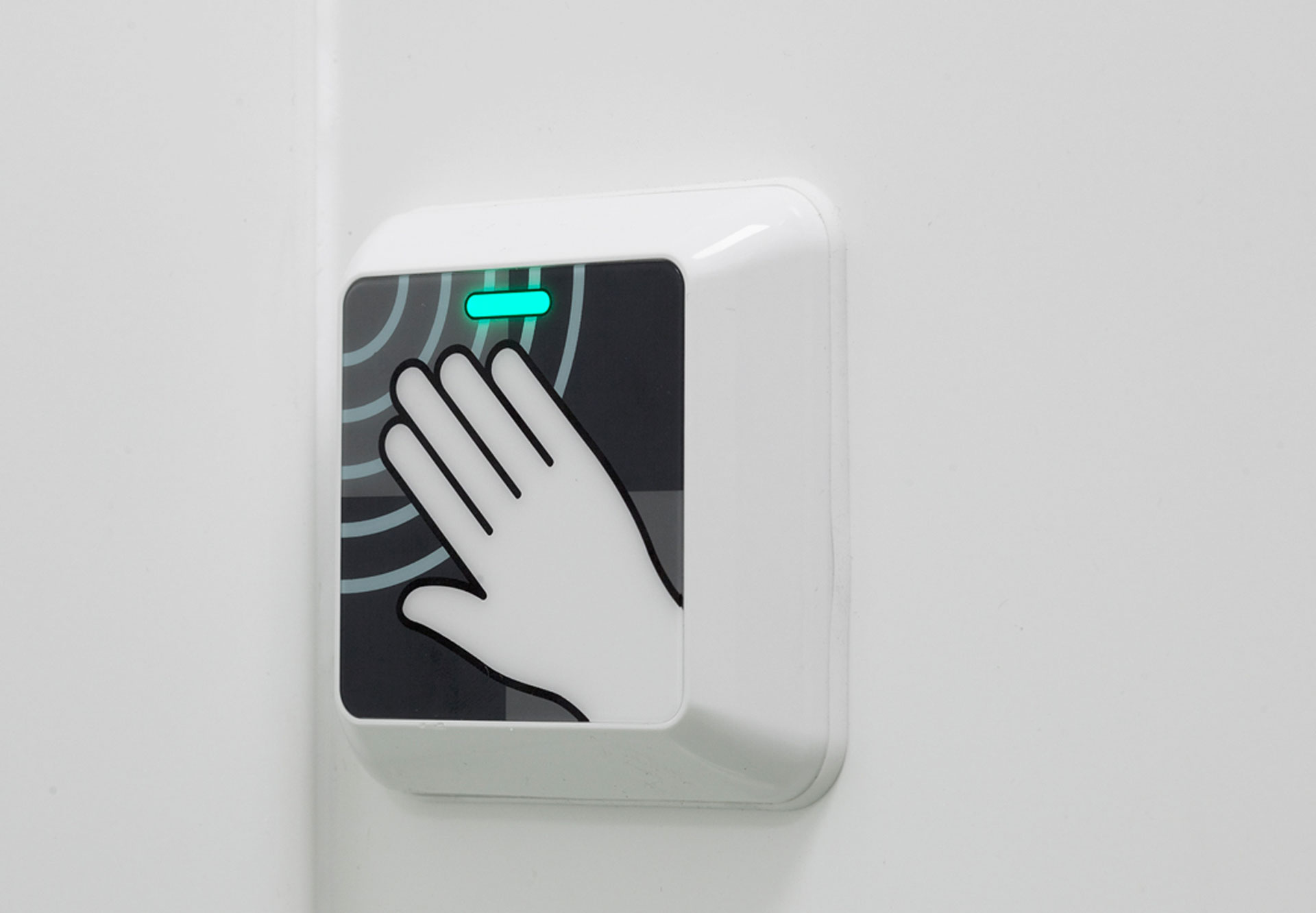

| Bezdotykový snímač | bílá | senzorový spínač (clean switch) |
| ABB tango | bílá | tlačidlo (S10-E) |
| LINA-R | nerez | guľa otočná |
| LINA-R | nerez | nerezová záslepka |
| nie je súčasťou dodávky | ||
| atyp | ||
| II. kovanie - na náprotivnej strane závesu |
|---|
| kľučka |
| guľa pevná |
| lakťový spínač (S10-E) |
| panikové kovánie tlačné jednobodové |
| senzorový spínač (clean switch) |
| tlačidlo (S10-E) |
| guľa otočná |
| nerezová záslepka |
| nie je súčasťou dodávky |
| atyp |
| Cylindrická vložka | ||
|---|---|---|
| podrobný popis | farba | hodnota |
| otvory pre zámok a vložku nie sú vysekané | ||
| vložka 35/35 | niklovaný | cylindrická vložka klasická |
| nie je súčasťou dodávky | ||
| atyp | ||
| U S10-E je vždy C0 - otvor nie je vyseknutý. | ||
| Výsuvná tesniaca lišta | ||
|---|---|---|
| hodnota | podrobný popis | farba |
| Padací práh ELLEN MATIC 2K | Gumové těsnění (max. výsuv 10-12mm) | Přírodní elox |
| bez lišty | ||
| atyp | ||
| Ochranný nárazník, okapový plech - rozmery a prevedenie je potrebné rozpísať v poznámkach k objednávke dverí. | ||
| Prevedenie uchytenia zárubne | |
|---|---|
| hodnota | podrobný popis |
| obložková zárubňa - na celú hrúbku priečky (do SDK a stavebných stien) | tloušťka příčky (mm) - 75; 100; 125; 250 |
| obložková zárubňa - pre dvojité priečky | |
| prevedenie do priečkových panelov | tloušťka příčky (mm) - 52 |
| prevedenie pre Surgical | |
| atyp | |
| Pri objednávaní zárubní typu "H" vo firme HSE, je potrebné do objednávky uviesť: Zárubne H DZD pro FOR CLEAN | |
| Hrúbka zárubne |
|---|
| 52 mm |
| 100 mm |
| 145 mm |
| v prípade použitia prídavného 25mm stĺpika MS-156, je potrebné rozpísať pomocou poznámky 1 - prídavný stĺpik na strane pántov 2 - prídavný stĺpik na náprotivnej strane pántov |

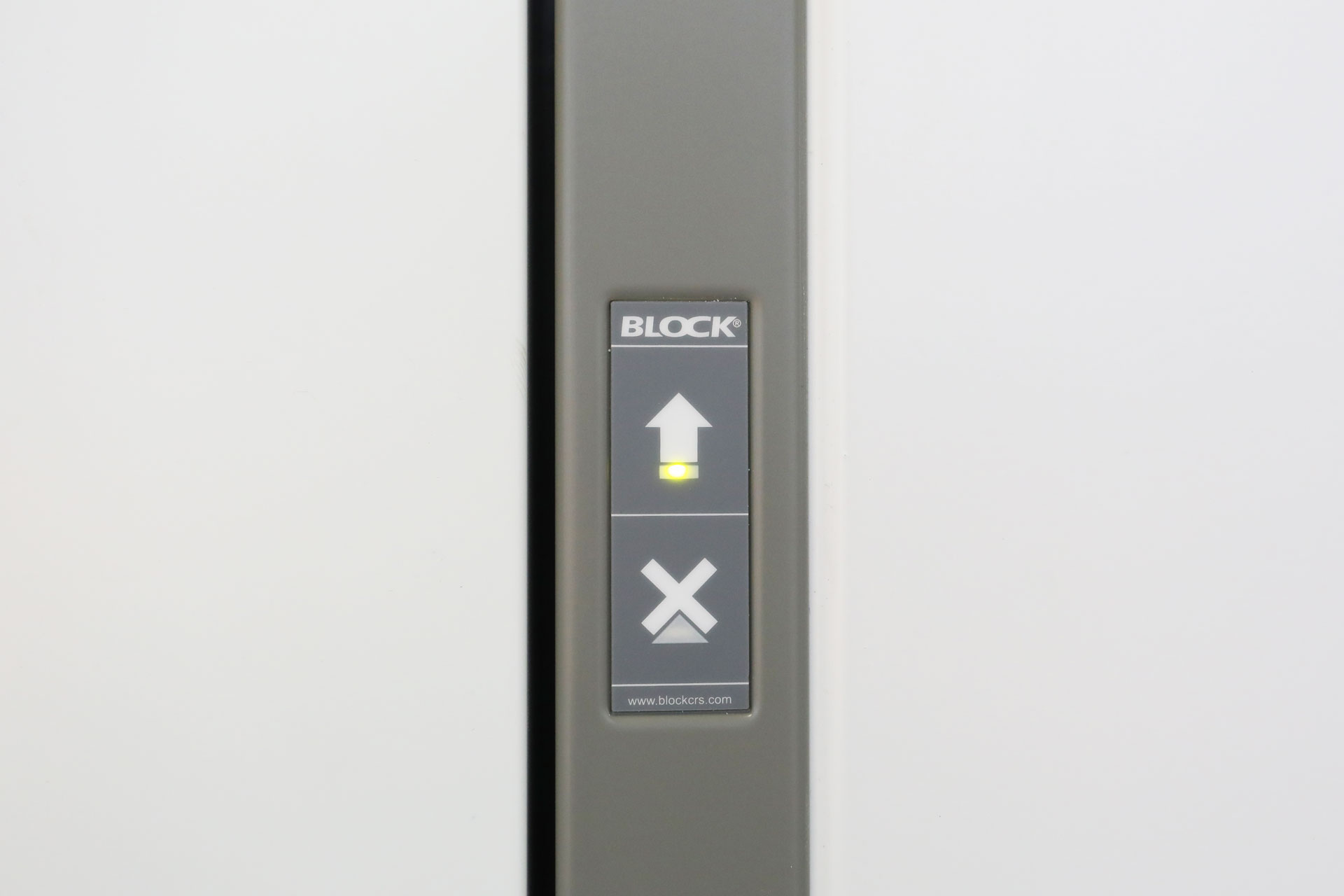

| Signalizácia |
|---|
| bez signalizácie |
| so signalizáciou vpravo na strane bez závesov SP-OZ |
| so signalizáciou vpravo na strane závesov SP-PZ |
| so signalizáciou vľavo na strane bez závesov SL-OZ |
| so signalizáciou vľavo na strane závesov SL-PZ |
| so signalizáciou obojstrannou vľavo SL-O/P |
| so signalizáciou obojstrannou vpravo SP-O/P |
| atyp |
| Blokácia dverového krídla | |
|---|---|
| hodnota | podrobný popis |
| bez el. blokácie | |
| elektromechanický | zámek ST-DB 100. Pod napětím 24V uzavřen. |
| atyp | |
| Odtieň a materiál plášťa |
|---|
| Pozinkovaný plech v odtieni RAL 9016 |
| Nerezová oceľ AISI 304 |
| Pozinkovaný plech komaxitovaný v odtieni RAL |
| Antibakteriálný lak v odtieni RAL |
| atypické prevedenie |
| V prípade rozdielnych plášťov dverového krídla je potrebné uviesť odtieň ako atyp, v poznámkach potrené rozpísať. |
| Odtieň a materiál zárubne |
|---|
| Pozinkovaný plech komaxitovaný v odtieni RAL 9016 |
| Nerezová oceľ AISI 304 |
| Pozinkovaný plech komaxitovaný v odtieni RAL |
| Antibakteriálný lak v odtieni RAL |
| Atypické prevedenie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variant Atypické prevedenie Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu |
