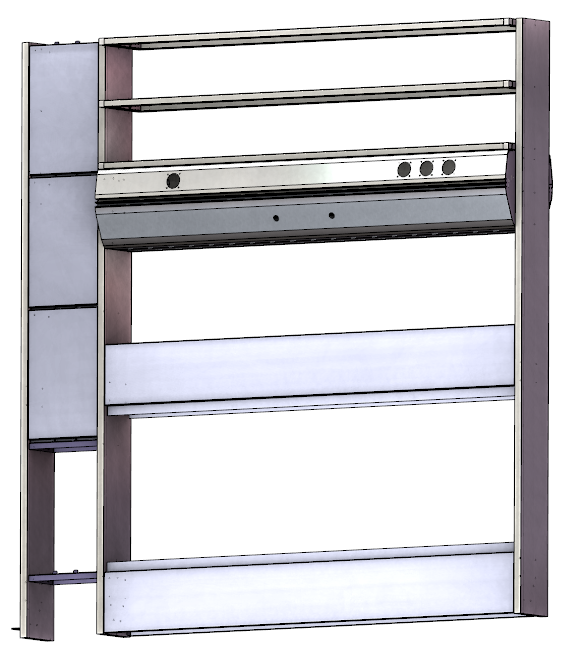

Médiový panel typ KCK05 05/A
- Instalační jádro pro ostrůvkový laboratorní stůl
- Kombinace elektro ramly a mediové rampy.
- Přívodní sloupek umístěn po straně stolu.
- S tří policovou nástavbou. Hloubka police 224 mm. Police je tvořena hliníkovým rámem s výplní s dřevotřískové laminované desky tl. 18 mm barvy šedé. Hliníkový rám je ošetřen práškovou vypalovanou barvou RAL 7035.
- Hliníkové profily BLOCK - povrchová úprava přírodní ELOX
- Krycí plechy přívodní šachty jsou kovové a ošetřeny práškovou vypalovací barvou RAL 7035
Varianty provedení
|
Rozměr
|
[ mm ]
|
|
Délka stolu
|
900, 1200, 1500, 1800
|
|
Hloubka jádra
|
150
|
|
Výška jádra
|
1800 |
|
Výška pracovní plochy
|
900 (pro stojící obsluhu),
750 (pro sedící obsluhu)
|
Volitelná výbava
- zásuvky 230V, 400V s hlavním vypínačem
- zásuvka pro PC
- vývody médií a vody
- police
- osvětlení
TECHNICKÉ ÚDAJE
| Typové označení |
|---|
| Médiový panel typ KCK |
| Šířka |
|---|
| šírka | hodnota |
|---|
| 1200 mm | Šířka |
| 1500 mm | Šířka |
| 1800 mm | Šířka |
| 2100 mm | Šířka |
| V případě přívodu médií od stropu se musí počítat se zvětšením základní šířka sestavy o 150 mm. |
| Výška pracovní plochy |
|---|
| výška | hodnota |
|---|
| 750 mm | Výška pracovní plochy |
| 900 mm | Výška pracovní plochy |
| Varianty provedení |
|---|
| Sestava tvoří jednostranný stůl |
| Sestava tvoří ostrůvkový stůl |
| Hloubka stolu |
|---|
| hĺbka | hodnota |
|---|
| 800 mm | Hloubka jednostranného stolu |
| 1500 mm | Hloubka ostrůvkového stolu |
| 1600 mm | Hloubka ostrůvkového stolu |
| Příslušenství - médiový panel |
|---|
| Sestava bez médiového panelu |
| Součástí sestavy je médiový panel |
| Příslušenství - přívod médií |
|---|
| Přívod médií od stropu. Sestava rozšířena o přívodní panel |
| Přívod z podlahy. Sestava v základním provedení |
| Příslušenství - police a osvětlení |
|---|
| Bez police |
| 1 police se skleněnou výplní bez osvětlení |
| 1 police se skleněnou výplní s osvětlením |
| 2 police se skleněnou výplní bez osvětlení |
| 2 police se skleněnou výplní a horní police s osvětlením |
| Příslušenství - zásuvka IP54; 400V |
|---|
| Součástí sestavy je jedna 400V zásuvka s krytím IP54 |
| 400V zásuvka není požadována |
| Příslušenství - zásuvka IP44; 230V |
|---|
| Součástí sestavy je jedna 230V zásuvka |
| Součástí sestavy jsou dvě 230V zásuvky |
| Součástí sestavy jsou tři 230V zásuvky |
| Součástí sestavy jsou čtyři 230V zásuvky |
| Součástí sestavy jsou pět 230V zásuvky |
| Součástí sestavy jsou šest 230V zásuvky |
| Součástí sestavy jsou sedm 230V zásuvky |
| Součástí sestavy jsou osm 230V zásuvky |
| 230V zásuvka není požadována |
| Příslušenství - datová zásuvka |
|---|
| Bez datové zásuvky |
| Jedna datová zásuvka |
| Datová dvouzásuvka |
| Příslušenství - počet vývodů pro média |
|---|
| Vývod pro 1 médium |
| Vývod pro 2 média |
| Vývod pro 3 média |
| Vývod pro 4 média |
| Vývod pro 5 médií |
| Vývod pro 6 médií. Maximální počet pro stůl 1200 mm jednostranný. |
| Vývod pro 7 médií. Maximální počet pro stůl 1500 mm jednostranný. |
| Vývod pro 8 médií. Maximální počet pro stůl 1800 mm jednostranný. |
| Nabízené armatury pro plynné a kapalné média jsou obsaženy v kapitole 207. |
